Das Unternehmen wurde 1992 gegründet und ist auf die Herstellung von Gummi-Zahnriemen, Keilrippenriemen, offenen Riemen und Zahnriemenscheiben spezialisiert. Das Unternehmen verfügt nun über eine Fabrik mit einer Fläche von 32.000 Quadratmetern und fast 300 Mitarbeitern mit einer Jahresproduktion von 120 Millionen Stück und einem Produktionswert von 200 Millionen Yuan. Das Unternehmen ist ein nationales High-Tech-Unternehmen, die Entwurfseinheit für nationale Standards und Industriestandards und hat die Systemzertifizierungen ISO9001, ISO14001 und ISO45001 bestanden.
Seit seiner Gründung im Jahr 1992 konzentriert sich Ningbo GUL TZ Rubber Belt Co., Ltd. auf die Forschung und Entwicklung sowie die Produ...
Im Bereich der industriellen Automatisierung und mechanischen Fertigung ist die Leistung von Verdickte industrielle Synchronriemen ...
Im Bereich der Kfz-Wartung ist die Anpassung von Zahnriemen Spannung ist ein wichtiges Glied, um einen effizienten und stabilen Be...
Im komplexen System der Automobilwartung kommt es auf eine präzise Einstellung von an Zahnriemen Spannung ist ein wichtiges Glied,...
In der modernen industriellen Produktion spielt die Effizienz des Energieübertragungssystems eine entscheidende Rolle für die Leistung der gesamten Produktionslinie. Als zentrales Übertragungselement wird die Kraftübertragungseffizienz des industriellen Gummi-Synchronriemens vom T-Typ von vielen Faktoren beeinflusst. Mit fast drei Jahrzehnten Branchenerfahrung konzentriert sich Ningbo GUL TZ Rubber Belt Co., Ltd. auf die Forschung, Entwicklung und Produktion hochwertiger Gummiriemen und ist bestrebt, seinen Kunden hervorragende Kraftübertragungslösungen anzubieten.
Die Bedeutung der Materialauswahl
Die Materialzusammensetzung des T-Typ-Synchronriemens ist ein Schlüsselfaktor für die Effizienz der Kraftübertragung. Hochleistungsmaterialien können nicht nur die Gesamtleistung des Synchronriemens deutlich verbessern, sondern auch unter verschiedenen Arbeitsbedingungen eine stabile Leistung aufrechterhalten. Hinsichtlich der Gummizusammensetzung werden bei T-Typ-Synchronriemen in der Regel hochwertige Materialien wie Chloroprenkautschuk und Polyurethan verwendet. Diese Materialien verfügen über eine ausgezeichnete Elastizität, Verschleißfestigkeit und Alterungsschutzfähigkeit und können eine gute Leistung in Hochlast- und Hochgeschwindigkeitsbetriebsumgebungen aufrechterhalten, wodurch die Effizienz der Kraftübertragung effektiv verbessert wird.
Bei der Auswahl der Verstärkungsmaterialien werden dem T-Typ-Synchronriemen häufig hochfeste Materialien wie Glasfaser und Nylon hinzugefügt. Diese Verstärkungskomponenten verbessern die Festigkeit und Stabilität des Riemens erheblich, reduzieren Verformungen und Rutschen während des Übertragungsvorgangs und verbessern die Übertragungseffizienz weiter.
Präzise Zahngestaltung
Das Zahndesign des T-Typ-Synchronriemens hat einen direkten Einfluss auf den Grad der Passung zwischen ihm und dem Zahnrad, der eng mit der Effizienz der Kraftübertragung zusammenhängt. Das hochpräzise Zahndesign sorgt für eine enge Passform zwischen dem Synchronriemen und dem Zahnrad, wodurch Gleiten und Energieverlust wirksam reduziert werden können. Das Design des Zahnprofils muss sorgfältig berechnet und getestet werden, um sicherzustellen, dass unter verschiedenen Arbeitsbedingungen ein stabiles Übersetzungsverhältnis aufrechterhalten werden kann.
Darüber hinaus hat auch die Auslegung der Zähnezahl und Zahnteilung einen wichtigen Einfluss auf die Getriebeeffizienz. Eine angemessene Zähnezahl und Zahnteilung kann den Betriebszustand des Getriebesystems optimieren, Reibung und Geräusche während des Betriebs reduzieren und die Effizienz der Kraftübertragung weiter verbessern.
Wissenschaftliche Anpassung von Installation und Spannung
Die Installationsqualität und die Spannungseinstellung des T-Typ-Synchronriemens sind entscheidend für die Effizienz der Kraftübertragung. Beim Einbau muss unbedingt darauf geachtet werden, dass der Zahnriemen und das Zahnrad ausgerichtet sind. Eine unsachgemäße Installation kann zu exzentrischem Verschleiß des Riemens, vorzeitigem Verschleiß und sogar zu Geräteausfällen führen, was sich direkt auf die Effizienz der Kraftübertragung auswirkt.
Auch eine angemessene Spannungsanpassung sollte nicht außer Acht gelassen werden. Die Spannung des Synchronriemens muss wissenschaftlich an die jeweilige Anwendung angepasst werden. Eine zu lockere Spannung führt zum Durchrutschen des Riemens, während eine zu enge Spannung die Reibung und den Verschleiß erhöht und somit die Übertragungseffizienz beeinträchtigt. Daher ist die Sicherstellung einer angemessenen Spannungseinstellung der Schlüssel zur Aufrechterhaltung der Kraftübertragungseffizienz.
Einfluss der Arbeitsumgebung
Das Arbeitsumfeld von T-Typ-Synchronriemen hat auch einen erheblichen Einfluss auf die Effizienz der Kraftübertragung. Temperatur und Luftfeuchtigkeit sind wichtige Faktoren, die die Leistung von Gummimaterialien beeinflussen. Zu hohe oder zu niedrige Temperaturen verringern die Elastizität des Materials und beeinträchtigen somit die Übertragungseffizienz. Gleichzeitig kann eine zu hohe Luftfeuchtigkeit den Schlupf des Riemens erhöhen und dadurch den Energieverlust erhöhen.
Darüber hinaus verursachen Schadstoffe wie Staub und Öl in der Arbeitsumgebung auch Verschleiß an der Oberfläche des Zahnriemens, was sich direkt auf dessen Übertragungseffizienz auswirkt. Daher ist es bei der Konstruktion und Nutzung notwendig, die Sauberkeit der Umgebung vollständig zu berücksichtigen und die Auswirkungen von Schadstoffen auf den Synchronriemen zu minimieren, um sicherzustellen, dass er im besten Zustand funktioniert.
Typ | Tonhöhe (pb) | Zahnhöhe (ht) | Riemendicke (hs) | Winkel β° | Detail |
MXL | 2.032 | 0.51 | 1.14 | 40 | |
XL | 5.080 | 1.27 | 2.30 | 50 | |
XXL | 3.175 | 0.76 | 1.52 | 50 | |
L | 9.525 | 1.91 | 3.60 | 40 | |
H | 12.7 | 2.29 | 4.30 | 40 | |
XH | 22.225 | 6.35 | 11.20 | 40 | |

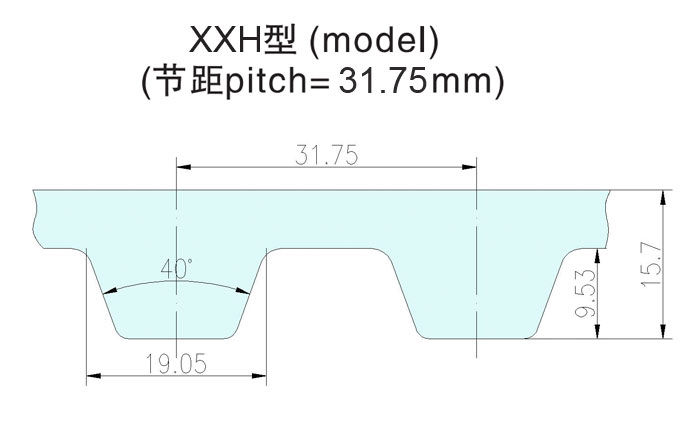

XXH | 31.750 | 9.53 | 15.70 | 40 | Detail |
T2.5 | 2.5 | 0.7 | 1.30 | 40 | |
T5 | 5 | 1.20 | 2.20 | 40 | |
T10 | 10 | 2.50 | 4.50 | 40 | |
T20 | 20 | 5.00 | 8.00 | 40 | Detail |
AT5 | 5 | 1.20 | 2.70 | 50 | Detail |
AT10 | 10 | 2.5. | 5.00 | 50 | Detail |
AT20 | 20 | 5.00 | 8.00 | 50 | Detail |
Bei Bedarf ist die Installationsgröße verfügbar.
Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer |
B40MXL* | 81.28 | 40 | B93MXL* | 188.98 | 93 | B145MXL* | 294.64 | 145 |
B41MXL* | 83.31 | 41 | B94MXL* | 191.01 | 94 | B147MXL* | 298.70 | 147 |
B42MXL* | 85.34 | 42 | B95MXL* | 193.04 | 95 | B148MXL* | 300.74 | 148 |
B43MXL* | 87.38 | 43 | B96MXL* | 195.07 | 96 | B149MXL* | 302.77 | 149 |
B45MXL* | 91.44 | 45 | B97MXL* | 197.10 | 97 | B150MXL* | 304.80 | 150 |
B48MXL* | 97.54 | 48 | B98MXL* | 199.14 | 98 | B151MXL* | 306.83 | 151 |
B49MXL* | 99.57 | 49 | B100MXL* | 203.20 | 100 | B152MXL* | 308.86 | 152 |
B50MXL* | 101.60 | 50 | B101MXL* | 206.23 | 101 | B155MXL* | 314.96 | 155 |
B52MXL* | 105.66 | 52 | B102MXL* | 207 26 | 102 | B156MXL* | 316.99 | 156 |
B53MXL* | 107.70 | 53 | B103MXL* | 209 30 | 103 | B157MXL* | 319.02 | 157 |
B54MXL* | 109.73 | 54 | B104MXL* | 211.33 | 104 | B158MXL* | 321.06 | 158 |
B55MXL* | 111.76 | 55 | B105MXL* | 213.36 | 105 | B159MXL* | 323.09 | 159 |
B56MXL* | 113.79 | 56 | B106MXL* | 215.39 | 106 | B160MXL* | 325.12 | 160 |
B57MXL* | 115.82 | 57 | B107MXL* | 217.42 | 107 | B162MXL* | 329.18 | 162 |
B58MXL* | 117.86 | 58 | B108MXL* | 219.46 | 108 | B163MXL* | 331.22 | 163 |
B59MXL* | 119.89 | 59 | B109MXL* | 221.49 | 109 | B164MXL* | 333.25 | 164 |
B60MXL* | 121.92 | 60 | B110MXL* | 223.52 | 110 | B165MXL* | 335.28 | 165 |
B61MXL* | 123.95 | 61 | B111MXL* | 225.55 | 111 | B166MXL* | 337.31 | 166 |
B62MXL* | 125.98 | 62 | B112MXL* | 227.58 | 112 | B168MXL* | 341.38 | 168 |
B63MXL* | 128.02 | 63 | B113MXL* | 229.62 | 113 | B170MXL* | 345.44 | 170 |
B64MXL* | 130.05 | 64 | B114MXL* | 231.65 | 114 | B171MXL* | 347.47 | 171 |
B65MXL* | 132.08 | 65 | B115MXL* | 233.68 | 115 | B175MXL* | 355.60 | 175 |
B66MXL* | 134.11 | 66 | B116MXL* | 235.71 | 116 | B177MXL* | 359.66 | 177 |
B67MXL* | 136.14 | 67 | B118MXL* | 239.78 | 118 | B180MXL* | 365.76 | 180 |
B68MXL* | 138.18 | 68 | B119MXL* | 241.81 | 119 | B183MXL* | 371.86 | 183 |
B69MXL* | 140.21 | 69 | B120MXL* | 243.84 | 120 | B184MXL* | 373.89 | 184 |
B70MXL* | 142.24 | 70 | B121MXL* | 245.87 | 121 | B187MXL* | 379.98 | 187 |
B71MXL* | 144.27 | 71 | B122MXL* | 247.90 | 122 | B188MXL* | 382.02 | 188 |
B72MXL* | 146.30 | 72 | B123MXL* | 249.94 | 123 | B190MXL* | 386.08 | 190 |
B73MXL* | 148.34 | 73 | B124MXL* | 251.97 | 124 | B194MXL* | 394.21 | 194 |
B74MXL* | 150.37 | 74 | B125MXL* | 254.00 | 125 | B195MXL* | 396.24 | 195 |
B75MXL* | 152.40 | 75 | B126MXL* | 256.03 | 126 | B198MXL* | 402.34 | 198 |
B76MXL* | 154.43 | 76 | B127MXL* | 258.06 | 127 | B200MXL* | 406.40 | 200 |
B77MXL* | 156.46 | 77 | B128MXL* | 260.10 | 128 | B202MXL* | 410.40 | 202 |
B78MXL* | 158.50 | 78 | B129MXL* | 262.13 | 129 | B203MXL* | 412.50 | 203 |
B79MXL* | 160.53 | 79 | B130MXL* | 264.16 | 130 | B208MXL* | 422.66 | 208 |
B80MXL* | 162.56 | 80 | B131MXL* | 266.19 | 131 | B210MXL* | 426.72 | 210 |
B82MXL* | 164.59 | 82 | B132MXL* | 268.22 | 132 | B212MXL* | 430.78 | 212 |
B83MXL* | 168.66 | 83 | B133MXL* | 270.26 | 133 | B215MXL* | 436.88 | 215 |
B84MXL* | 170.69 | 84 | B134MXL* | 272.29 | 134 | B216MXL* | 438.91 | 216 |
B85MXL* | 172.72 | 85 | B135MXL* | 274.32 | 135 | B221MXL* | 449.07 | 221 |
B86MXL* | 174.75 | 86 | B136MXL* | 276.35 | 136 | B222MXL* | 451.10 | 222 |
B87MXL* | 176.78 | 87 | B138MXL* | 280.42 | 138 | B227MXL* | 461.26 | 227 |
B88MXL* | 178.82 | 88 | B139MXL* | 282.45 | 139 | B228MXL* | 463.30 | 228 |
B89MXL* | 180.85 | 89 | B140MXL* | 284.48 | 140 | B229MXL* | 465.33 | 229 |
B90MXL* | 182.88 | 90 | B142MXL* | 288.54 | 142 | B230MXL* | 467.36 | 230 |
B91MXL* | 184.91 | 91 | B143MXL* | 290.58 | 143 | B232MXL* | 471.42 | 232 |
B92MXL* | 186.94 | 92 | B144MXL* | 292.61 | 144 |
|
| |
Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer |
B236MXL* | 479.55 | 236 | B408MXL* | 829.06 | 408 | B1078MXL* | 2190.50 | 1078 |
B237MXL* | 481.58 | 237 | B412MXL* | 837.18 | 412 | B1080MXL* | 2194.56 | 1080 |
B238MXL* | 483.62 | 238 | B424MXL* | 861.57 | 424 | B1082MXL* | 2198.62 | 1082 |
B239MXL* | 485.65 | 239 | B427MXL* | 867.66 | 427 | B1090MXL* | 2214.88 | 1090 |
B240MXL* | 487.68 | 240 | B434MXL* | 881.89 | 434 | B1092MXL* | 2218.94 | 1092 |
B243MXL* | 493.78 | 243 | B453MXL* | 920.50 | 453 | B1098MXL* | 2231.14 | 1098 |
B245MXL* | 497.84 | 245 | B460MXL* | 934.72 | 460 | B1100MXL* | 2235.20 | 1100 |
B248MXL* | 503.94 | 248 | B463MXL* | 940.82 | 463 | B1166MXL* | 2369.31 | 1166 |
B250MXL* | 508.00 | 250 | B464MXL* | 942.85 | 464 | B1200MXL* | 2438.40 | 1200 |
B251MXL* | 510.03 | 251 | B468MXL* | 950.98 | 468 | B1300MXL* | 2641.60 | 1300 |
B255MXL* | 518.16 | 255 | B472MXL* | 959.10 | 472 | B1350MXL* | 2743.20 | 1350 |
B256MXL* | 520.19 | 256 | B475MXL* | 965.20 | 475 | B1380MXL* | 2804.16 | 1380 |
B263MXL* | 534.42 | 263 | B478MXL* | 971.30 | 478 | B1392MXL* | 2828.54 | 1392 |
B265MXL* | 538.48 | 265 | B482MXL* | 979.42 | 482 | B1400MXL* | 2844.80 | 1400 |
B270MXL* | 548.64 | 270 | B487MXL* | 989.58 | 487 | B1430MXL* | 2905.76 | 1430 |
B276MXL* | 560.83 | 276 | B505MXL* | 1026.16 | 505 | B1450MXL* | 2946.40 | 1450 |
B280MXL* | 568.96 | 280 | B531MXL* | 1078.99 | 531 | B1470MXL* | 2987.04 | 1470 |
B283MXL* | 575.06 | 283 | B540MXL* | 1097.28 | 540 | B1490MXL* | 3027.68 | 1490 |
B285MXL* | 579.12 | 285 | B541MXL* | 1099.31 | 541 | B1500MXL* | 3048.00 | 1500 |
B290MXL* | 589.28 | 290 | B544MXL* | 1105.41 | 544 | B1520MXL* | 3088.64 | 1520 |
B292MXL* | 593.34 | 292 | B546MXL* | 1109.47 | 546 | B1530MXL* | 3108.96 | 1530 |
B295MXL* | 599.44 | 295 | B549MXL* | 1115.57 | 549 | B1550MXL* | 3149.60 | 1550 |
B297MXL* | 603.50 | 297 | B550MXL* | 1117.60 | 550 | B1560MXL* | 3169.92 | 1560 |
B298MXL* | 605.54 | 298 | B556MXL* | 1129.79 | 556 | B1580MXL* | 3210.56 | 1580 |
B300MXL* | 609.60 | 300 | B557MXL* | 1131.82 | 557 | B1620MXL* | 3291.84 | 1620 |
B305MXL* | 619.76 | 305 | B558MXL* | 1133.86 | 558 | B1650MXL* | 3352.80 | 1650 |
B309MXL* | 627.89 | 309 | B559MXL* | 1135.89 | 559 | B1670MXL* | 3393.44 | 1670 |
B310MXL* | 629.92 | 310 | B562MXL* | 1141.98 | 562 | B1690MXL* | 3434.08 | 1690 |
B315MXL* | 640.08 | 315 | B563MXL* | 1144.02 | 563 | B1710MXL* | 3474.72 | 1710 |
B320MXL* | 650.24 | 320 | B566MXL* | 1150.11 | 566 | B1730MXL* | 3515.36 | 1730 |
B323MXL* | 656.34 | 323 | B568MXL* | 1154.18 | 568 | B1750MXL* | 3556.00 | 1750 |
B324MXL* | 658.37 | 324 | B570MXL* | 1158.24 | 570 | B1770MXL* | 3596.64 | 1770 |
B328MXL* | 666.50 | 328 | B573MXL* | 1164.34 | 573 | B1778MXL* | 3612.90 | 1778 |
B330MXL* | 670.56 | 330 | B578MXL* | 1174.50 | 578 | B1800MXL* | 3657.60 | 1800 |
B334MXL* | 678.69 | 334 | B580MXL* | 1178.56 | 580 | B1806MXL* | 3669.79 | 1806 |
B340MXL* | 690.88 | 340 | B583MXL* | 1184.66 | 583 | B1900MXL* | 3860.80 | 1900 |
B347MXL* | 705.10 | 347 | B592MXL* | 1202.94 | 592 | B2000MXL* | 4064.00 | 2000 |
B350MXL* | 711.20 | 350 | B605MXL* | 1229.36 | 605 | B2044MXL* | 4153.41 | 2044 |
B358MXL* | 727.46 | 358 | B612MXL* | 1243.58 | 612 | B2100MXL* | 4267.20 | 2100 |
B360MXL* | 731.52 | 360 | B648MXL* | 1316.74 | 648 | B2200MXL* | 4470.40 | 2200 |
B363MXL* | 727.46 | 363 | B652MXL* | 1324.86 | 652 | B2300MXL* | 4673.60 | 2300 |
B365MXL* | 737.62 | 365 | B680MXL* | 1381.76 | 680 | B2400MXL* | 4876.80 | 2400 |
B371MXL* | 753.87 | 371 | B705MXL* | 1432.56 | 705 | B2500MXL* | 5080.00 | 2500 |
B372MXL* | 737.62 | 372 | B726MXL* | 1475.23 | 726 | B2600MXL* | 5283.20 | 2600 |
B378MXL* | 768.10 | 378 | B762MXL* | 1548.38 | 762 | B2700MXL* | 5486.40 | 2700 |
B380MXL* | 772.16 | 380 | B776MXL* | 1576.83 | 776 | B2720MXL* | 5527.04 | 2720 |
B388MXL* | 788.42 | 388 | B805MXL* | 1635.76 | 805 | B2740MXL* | 5567.68 | 2740 |
B390MXL* | 792.48 | 390 | B875MXL* | 1778.00 | 875 | B2745MXL* | 5577.84 | 2745 |
B397MXL* | 806.70 | 397 | B906MXL* | 1840.99 | 906 | B2750MXL* | 5588.00 | 2750 |
B400MXL* | 812.80 | 400 | B930MXL* | 1889.76 | 930 | B2753MXL* | 5594.10 | 2753 |
Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer |
46XL* | 116.84 | 23 | 150XL* | 381.00 | 75 | 260XL* | 660.40 | 130 |
48XL* | 121.92 | 24 | 152XL* | 386.08 | 76 | 262XL* | 665.48 | 131 |
50XL* | 127.00 | 25 | 154XL* | 391.16 | 77 | 268XL* | 680.72 | 134 |
56XL* | 142.24 | 28 | 156XL* | 396.24 | 78 | 270XL* | 685.80 | 135 |
60XL* | 152.40 | 30 | 158XL* | 401.32 | 79 | 274XL* | 695.96 | 137 |
64XL* | 162.56 | 32 | 160XL* | 406.40 | 80 | 276XL* | 701.04 | 138 |
66XL* | 167.64 | 33 | 162XL* | 411.48 | 81 | 278XL* | 706.12 | 139 |
68XL* | 172.72 | 34 | 164XL* | 416.56 | 82 | 280XL* | 711.20 | 140 |
70XL* | 177.80 | 35 | 166XL* | 421.64 | 83 | 282XL* | 716.28 | 141 |
72XL* | 182.88 | 36 | 168XL* | 426.72 | 84 | 286XL* | 726.44 | 143 |
74XL* | 187.96 | 37 | 170XL* | 431.80 | 85 | 288XL* | 731.52 | 144 |
76XL* | 193.04 | 38 | 172XL* | 436.88 | 86 | 290XL* | 736.60 | 145 |
78XL* | 198.12 | 39 | 174XL* | 441.96 | 87 | 296XL* | 751.84 | 148 |
80XL* | 203.20 | 40 | 176XL* | 447.04 | 88 | 300XL* | 762.00 | 150 |
82XL* | 208.28 | 41 | 178XL* | 452.12 | 89 | 304XL* | 772.16 | 152 |
84XL* | 213.36 | 42 | 180XL* | 457.20 | 90 | 306XL* | 777.24 | 153 |
86XL* | 218.44 | 43 | 182XL* | 462.28 | 91 | 310XL* | 787.40 | 155 |
88XL* | 223.52 | 44 | 184XL* | 467.36 | 92 | 312XL* | 792.48 | 156 |
90XL* | 228.60 | 45 | 186XL* | 472.44 | 93 | 314XL* | 797.56 | 157 |
92XL* | 233.68 | 46 | 188XL* | 477.52 | 94 | 316XL* | 802.64 | 158 |
94XL* | 238.76 | 47 | 190XL* | 482.60 | 95 | 320XL* | 812.80 | 160 |
96XL* | 243.84 | 48 | 192XL* | 487.68 | 96 | 322XL* | 817.88 | 161 |
98XL* | 248.92 | 49 | 194XL* | 492.76 | 97 | 326XL* | 828.04 | 163 |
100XL* | 254.00 | 50 | 196XL* | 497.84 | 98 | 330XL* | 838.20 | 165 |
102XL* | 259.08 | 51 | 198XL* | 502.92 | 99 | 340XL* | 863.60 | 170 |
104XL* | 264.16 | 52 | 200XL* | 508.00 | 100 | 344XL* | 873.76 | 172 |
106XL* | 269.24 | 53 | 202XL* | 513.08 | 101 | 348XL* | 883.92 | 174 |
108XL* | 274.32 | 54 | 204XL* | 518.16 | 102 | 350XL* | 889.00 | 175 |
110XL* | 279.40 | 55 | 206XL* | 523.24 | 103 | 352XL* | 894.08 | 176 |
112XL* | 284.48 | 56 | 208XL* | 528.32 | 104 | 356XL* | 904.24 | 178 |
114XL* | 289.56 | 57 | 210XL* | 533.40 | 105 | 360XL* | 914.40 | 180 |
116XL* | 294.64 | 58 | 212XL* | 538.48 | 106 | 362XL* | 919.40 | 181 |
118XL* | 299.72 | 59 | 214XL* | 543.56 | 107 | 364XL* | 924.56 | 182 |
120XL* | 304.80 | 60 | 216XL* | 548.64 | 108 | 370XL* | 939.80 | 185 |
122XL* | 309.88 | 61 | 218XL* | 553.72 | 109 | 376XL* | 955.04 | 188 |
124XL* | 314.96 | 62 | 220XL* | 558.80 | 110 | 380XL* | 965.20 | 190 |
126XL* | 320.04 | 63 | 222XL* | 563.88 | 111 | 384XL* | 975.36 | 192 |
128XL* | 325.12 | 64 | 224XL* | 568.96 | 112 | 388XL* | 985.52 | 194 |
130XL* | 330.20 | 65 | 228XL* | 579.12 | 114 | 390XL* | 990.60 | 195 |
132XL* | 335.28 | 66 | 230XL* | 584.20 | 115 | 392XL* | 995.68 | 196 |
134XL* | 340.36 | 67 | 234XL* | 594.36 | 117 | 396XL* | 1005.84 | 198 |
136XL* | 345.44 | 68 | 238XL* | 604.52 | 119 | 400XL* | 1016.00 | 200 |
138XL* | 350.52 | 69 | 240XL* | 609.60 | 120 | 408XL* | 1036.32 | 204 |
140XL* | 355.60 | 70 | 244XL* | 619.76 | 122 | 412XL* | 1046.48 | 206 |
142XL* | 360.68 | 71 | 250XL* | 635.00 | 125 | 414XL* | 1051.56 | 207 |
144XL* | 365.76 | 72 | 252XL* | 640.08 | 126 | 420XL* | 1066.80 | 210 |
146XL* | 370.84 | 73 | 254XL* | 645.16 | 127 | 424XL* | 1076.96 | 212 |
148XL* | 375.92 | 74 | 256XL* | 650.24 | 128 | | | |
Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer | Spezifikation | Schnittlinie Länge | Zahn Nummer |
430XL* | 1092.20 | 215 | 574XL* | 1457.96 | 287 | 980XL* | 2489.20 | 490 |
432XL* | 1097.28 | 216 | 576XL* | 1463.04 | 288 | 1014XL* | 2575.56 | 507 |
450XL* | 1143.00 | 225 | 580XL* | 1473.20 | 290 | 1020XL | 2590.80 | 510 |
464XL* | 1178.56 | 232 | 592XL* | 1503.68 | 296 | 1066XL | 2707.64 | 533 |
478XL* | 1214.12 | 239 | 600XL* | 1524.00 | 300 | 1100XL | 2794.00 | 550 |
480XL* | 1219.20 | 240 | 612XL* | 1554.48 | 306 | 1220XL | 3098.80 | 610 |
490XL* | 1244.60 | 245 | 616XL* | 1564.64 | 308 | 1300XL* | 3302.00 | 650 |
492XL* | 1249.68 | 246 | 620XL* | 1574.80 | 310 | 1420XL | 3606.80 | 710 |
514XL* | 1305.56 | 257 | 630XL* | 1600.20 | 315 | 1500XL | 3810.00 | 750 |
522XL* | 1325.88 | 261 | 670XL* | 1701.80 | 335 | 1552XL* | 3942.08 | 776 |
532XL* | 1351.28 | 266 | 700XL* | 1778.00 | 350 | 1560XL | 3962.40 | 780 |
540XL* | 1371.60 | 270 | 720XL* | 1828.80 | 360 | 1600XL | 4064.00 | 800 |
552XL* | 1402.08 | 276 | 754XL* | 1915.16 | 377 | 1700XL | 4318.00 | 850 |
564XL* | 1432.56 | 282 | 828XL* | 2103.12 | 414 | 1800XL | 4572.00 | 900 |
566XL* | 1437.64 | 283 | 860XL* | 2184.40 | 430 | 2000XL | 5080.00 | 1000 |
570XL* | 1447.80 | 285 | 900XL* | 2286.00 | 450 | 2160XL | 5486.40 | 1080 |
572XL* | 1452.88 | 286 | 926XL* | 2352.04 | 463 | 2200XL | 5588.00 | 1100 |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
B40XXL* | 127.00 | 40 | B148XXL* | 469.90 | 148 | B200XXL | 635.00 | 200 |
B52XXL* | 165.10 | 52 | B149XXL* | 473.08 | 149 | B215XXL | 682.63 | 215 |
B54XXL* | 171.45 | 54 | B150XXL* | 476.25 | 150 | B222XXL | 704.85 | 222 |
B64XXL* | 203.20 | 64 | B152XXL* | 482.60 | 152 | B230XXL | 730.25 | 230 |
B70XXL* | 222.25 | 70 | B154XXL* | 488.95 | 154 | B240XXL | 762.00 | 240 |
B72XXL* | 228.60 | 72 | B156XXL* | 495.30 | 156 | B250XXL | 793.75 | 250 |
B79XXL* | 250.83 | 79 | B158XXL* | 501.65 | 158 | B280XXL | 889.00 | 280 |
B80XXL* | 254.00 | 80 | B159XXL* | 504.83 | 159 | B310XXL | 984.25 | 310 |
B84XXL* | 266.70 | 84 | B160XXL* | 508.00 | 160 | B350XXL | 1111.25 | 350 |
B88XXL* | 279.40 | 88 | B161XXL* | 511.18 | 161 | B380XXL | 1206.50 | 380 |
B90XXL* | 285.75 | 90 | B162XXL* | 514.35 | 162 | B400XXL | 1270.00 | 400 |
B93XXL* | 295.28 | 93 | B163XXL* | 517.53 | 163 | B412XXL | 1308.10 | 412 |
B96XXL* | 304.80 | 96 | B164XXL* | 520.70 | 164 | B472XXL | 1498.60 | 472 |
B104XXL* | 330.20 | 104 | B165XXL* | 523.88 | 165 | B490XXL | 1555.75 | 490 |
B107XXL* | 339.73 | 107 | B166XXL* | 527.05 | 166 | B492XXL* | 1562.10 | 492 |
B114XXL* | 361.95 | 114 | B168XXL* | 533.40 | 168 | B560XXL | 1778.00 | 560 |
B120XXL* | 381.00 | 120 | B182XXL | 577.85 | 182 | B600XXL | 1905.00 | 600 |
B124XXL* | 393.70 | 124 | B185XXL* | 587.38 | 185 | B800XXL | 2540.00 | 800 |
B126XXL* | 400.05 | 126 | B186XXL | 590.55 | 186 | B900XXL | 2857.50 | 900 |
B131XXL* | 415.93 | 131 | B191XXL | 606.43 | 191 | | | |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
98L* | 247.65 | 26 | 322L* | 819.15 | 86 | 720L* | 1828.80 | 192 |
109L* | 276.23 | 29 | 330L* | 838.20 | 88 | 728L* | 1847.85 | 194 |
112L* | 285.75 | 30 | 334L* | 847.73 | 89 | 731L* | 1857.38 | 195 |
124L* | 314.33 | 33 | 337L* | 857.25 | 90 | 739L* | 1876.43 | 197 |
131L* | 333.38 | 35 | 341L* | 866.78 | 91 | 750L* | 1905.00 | 200 |
135L* | 342.90 | 36 | 345L* | 876.30 | 92 | 765L* | 1943.10 | 204 |
143L* | 361.95 | 38 | 352L* | 895.35 | 94 | 780L* | 1981.20 | 208 |
150L* | 381.00 | 40 | 360L* | 914.40 | 96 | 788L | 2000.25 | 210 |
154L* | 390.53 | 41 | 367L* | 933.45 | 98 | 795L* | 2019.30 | 212 |
157L* | 400.05 | 42 | 375L* | 952.50 | 100 | 817L* | 2076.45 | 218 |
160L* | 409.58 | 43 | 378L* | 952.50 | 100 | 866L | 2190.75 | 230 |
165L* | 419.10 | 44 | 382L* | 971.55 | 102 | 870L* | 2209.80 | 232 |
169L* | 428.63 | 45 | 387L* | 981.08 | 103 | 900L* | 2286.00 | 240 |
173L* | 438.15 | 46 | 390L* | 990.60 | 104 | 915L* | 2324.10 | 244 |
178L* | 452.12 | 47 | 394L* | 1000.13 | 105 | 930L | 2362.20 | 248 |
180L* | 457.20 | 48 | 398L* | 1009.65 | 106 | 945L | 2400.30 | 252 |
182L* | 457.20 | 48 | 405L* | 1028.70 | 108 | 934L* | 2371.73 | 249 |
185L* | 466.73 | 49 | 412L* | 1047.75 | 110 | 960L | 2438.40 | 256 |
187L* | 476.25 | 50 | 420L* | 1066.80 | 112 | 1050L | 2667.00 | 280 |
191L* | 485.75 | 51 | 427L* | 1085.85 | 114 | 1088L | 2762.25 | 290 |
195L* | 495.30 | 52 | 435L* | 1104.90 | 116 | 1129L | 2867.03 | 301 |
200L* | 504.83 | 53 | 439L* | 1114.43 | 117 | 1185L | 3009.90 | 316 |
203L* | 514.35 | 54 | 450L* | 1143.00 | 120 | 1208L | 3067.05 | 322 |
21OL* | 533.40 | 56 | 453L* | 1152.53 | 121 | 1238L | 3143.25 | 330 |
214L* | 542.93 | 57 | 457L* | 1162.05 | 122 | 1275L | 3238.50 | 340 |
217L* | 552.45 | 58 | 461L* | 1171.58 | 123 | 1290L | 3276.60 | 344 |
220L* | 552.45 | 58 | 465L* | 1181.10 | 124 | 1324L | 3362.33 | 353 |
225L* | 571.50 | 60 | 472L* | 1200.15 | 126 | 1350L | 3429.00 | 360 |
232L* | 590.55 | 62 | 480L* | 1219.20 | 128 | 1410L | 3581.40 | 376 |
236L* | 590.55 | 62 | 495L* | 1247.78 | 131 | 1459L | 3705.23 | 389 |
240L* | 609.60 | 64 | 500L* | 1266.83 | 133 | 1500L | 3810.00 | 400 |
244L* | 619.13 | 65 | 510L* | 1295.40 | 136 | 1523L | 3867.15 | 406 |
248L* | 628.65 | 66 | 514L* | 1304.93 | 137 | 1538L | 3905.25 | 410 |
251 L* | 638.18 | 67 | 525L* | 1333.50 | 140 | 1594L | 4048.13 | 425 |
255L* | 647.70 | 68 | 540L* | 1371.60 | 144 | 1613L | 4095.75 | 430 |
263L* | 666.75 | 70 | 548L* | 1390.65 | 146 | 1669L | 4238.63 | 445 |
265L* | 676.28 | 71 | 550L* | 1371.60 | 146 | 1688L | 4286.25 | 450 |
270L* | 685.80 | 72 | 555L* | 1409.70 | 148 | 1744L | 4429.13 | 465 |
275L* | 695.33 | 73 | 570L* | 1447.80 | 152 | 1763L | 4476.75 | 470 |
277L* | 704.85 | 74 | 581L* | 1476.38 | 155 | 1770L | 4495.80 | 472 |
280L* | 714.38 | 75 | 600L* | 1524.00 | 160 | 1785L | 4533.90 | 476 |
285L* | 723.90 | 76 | 630L* | 1600.20 | 168 | 2093L* | 5314.95 | 558 |
292L* | 742.95 | 78 | 653L* | 1657.35 | 174 | 1050L | 2667.00 | 280 |
300L* | 762.00 | 80 | 660L* | 1676.40 | 176 | 1088L | 2762.25 | 290 |
304L* | 771.53 | 81 | 675L* | 1714.50 | 180 | 1129L | 2867.03 | 301 |
310L* | 790.58 | 83 | 694L* | 1762.13 | 185 | 1185L | 3009.90 | 316 |
315L* | 800.10 | 84 | 697L* | 1771.65 | 186 | 1208L | 3067.05 | 322 |
320L* | 809.63 | 85 | 700L* | 1781.18 | 187 | | | |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
160H* | 406.40 | 32 | 292L* | 742.95 | 90 | 694L* | 1762.13 | 185 |
185H* | 469.90 | 37 | 300L* | 762.00 | 91 | 697L* | 1771.65 | 186 |
200H* | 508.00 | 40 | 304L* | 771.53 | 92 | 700L* | 1781.18 | 187 |
205H* | 520.70 | 41 | 310L* | 790.58 | 94 | 720L* | 1828.80 | 192 |
210H* | 533.40 | 42 | 315L* | 800.10 | 96 | 728L* | 1847.85 | 194 |
215H* | 546.10 | 43 | 320L* | 809.63 | 98 | 731L* | 1857.38 | 195 |
220H* | 558.80 | 44 | 322L* | 819.15 | 100 | 739L* | 1876.43 | 197 |
225H* | 571.50 | 45 | 330L* | 838.20 | 100 | 750L* | 1905.00 | 200 |
230H* | 584.20 | 46 | 334L* | 847.73 | 102 | 765L* | 1943.10 | 204 |
235H* | 596.90 | 48 | 337L* | 857.25 | 103 | 780L* | 1981.20 | 208 |
240H* | 609.60 | 48 | 341L* | 866.78 | 104 | 788L | 2000.25 | 210 |
245H* | 622.30 | 49 | 345L* | 876.30 | 105 | 795L* | 2019.30 | 212 |
250H* | 635.00 | 50 | 352L* | 895.35 | 106 | 817L* | 2076.45 | 218 |
160H* | 406.40 | 32 | 360L* | 914.40 | 108 | 866L | 2190.75 | 230 |
185H* | 469.90 | 37 | 367L* | 933.45 | 110 | 870L* | 2209.80 | 232 |
200H* | 508.00 | 40 | 375L* | 952.50 | 112 | 900L* | 2286.00 | 240 |
205H* | 520.70 | 41 | 378L* | 952.50 | 114 | 915L* | 2324.10 | 244 |
210H* | 533.40 | 42 | 382L* | 971.55 | 116 | 930L | 2362.20 | 248 |
215H* | 546.10 | 43 | 387L* | 981.08 | 117 | 945L | 2400.30 | 252 |
220H* | 558.80 | 44 | 390L* | 990.60 | 120 | 934L* | 2371.73 | 249 |
225H* | 571.50 | 45 | 394L* | 1000.13 | 121 | 960L | 2438.40 | 256 |
230H* | 584.20 | 46 | 398L* | 1009.65 | 122 | 982L* | 2496.03 | 261 |
235H* | 596.90 | 48 | 405L* | 1028.70 | 123 | 990L | 2514.60 | 264 |
240H* | 609.60 | 48 | 412L* | 1047.75 | 124 | 1020L | 2590.80 | 272 |
245H* | 622.30 | 49 | 420L* | 1066.80 | 126 | 1035L | 2628.90 | 276 |
250H* | 635.00 | 50 | 427L* | 1085.85 | 128 | 1043L | 2647.95 | 278 |
185L* | 466.73 | 49 | 435L* | 1104.90 | 116 | 1050L | 2667.00 | 280 |
187L* | 476.25 | 50 | 439L* | 1114.43 | 117 | 1088L | 2762.25 | 290 |
191L* | 485.75 | 51 | 450L* | 1143.00 | 120 | 1129L | 2867.03 | 301 |
195L* | 495.30 | 52 | 453L* | 1152.53 | 121 | 1185L | 3009.90 | 316 |
200L* | 504.83 | 53 | 457L* | 1162.05 | 122 | 1208L | 3067.05 | 322 |
203L* | 514.35 | 54 | 461L* | 1171.58 | 123 | 1238L | 3143.25 | 330 |
21OL* | 533.40 | 56 | 465L* | 1181.10 | 124 | 1275L | 3238.50 | 340 |
214L* | 542.93 | 57 | 472L* | 1200.15 | 126 | 1290L | 3276.60 | 344 |
217L* | 552.45 | 58 | 480L* | 1219.20 | 128 | 1324L | 3362.33 | 353 |
220L* | 552.45 | 58 | 495L* | 1247.78 | 131 | 1350L | 3429.00 | 360 |
225L* | 571.50 | 60 | 500L* | 1266.83 | 133 | 1410L | 3581.40 | 376 |
232L* | 590.55 | 62 | 51 OL* | 1295.40 | 136 | 1459L | 3705.23 | 389 |
236L* | 590.55 | 62 | 514L* | 1304.93 | 137 | 1500L | 3810.00 | 400 |
240L* | 609.60 | 64 | 525L* | 1333.50 | 140 | 1523L | 3867.15 | 406 |
244L* | 619.13 | 65 | 540L* | 1371.60 | 144 | 1538L | 3905.25 | 410 |
248L* | 628.65 | 66 | 548L* | 1390.65 | 146 | 1594L | 4048.13 | 425 |
251 L* | 638.18 | 67 | 550L* | 1371.60 | 146 | 1613L | 4095.75 | 430 |
255L* | 647.70 | 68 | 555L* | 1409.70 | 148 | 1669L | 4238.63 | 445 |
263L* | 666.75 | 70 | 570L* | 1447.80 | 152 | 1688L | 4286.25 | 450 |
265L* | 676.28 | 71 | 581L* | 1476.38 | 155 | 1744L | 4429.13 | 465 |
270L* | 685.80 | 72 | 600L* | 1524.00 | 160 | 1763L | 4476.75 | 470 |
275L* | 695.33 | 73 | 630L* | 1600.20 | 168 | 1770L | 4495.80 | 472 |
277L* | 704.85 | 86 | 653L* | 1657.35 | 174 | 1785L | 4533.90 | 476 |
280L* | 714.38 | 88 | 660L* | 1676.40 | 176 | 2093L* | 5314.95 | 558 |
285L* | 723.90 | 89 | 675L* | 1714.50 | 180 |
|
| |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
160H* | 406.40 | 32 | 480H* | 1219.20 | 96 | 985H* | 2501.90 | 197 |
185H* | 469.90 | 37 | 485H* | 1231.90 | 97 | 1120H* | 2844.80 | 224 |
200H* | 508.00 | 40 | 490H* | 1244.60 | 98 | 1140H* | 2895.60 | 228 |
205H* | 520.70 | 41 | 500H* | 1270.00 | 100 | 1150H* | 2921.00 | 230 |
210H* | 533.40 | 42 | 510H* | 1295.40 | 102 | 1160H* | 2946.40 | 232 |
215H* | 546.10 | 43 | 515H* | 1308.10 | 103 | 1170H* | 2971.80 | 234 |
220H* | 558.80 | 44 | 520H* | 1320.80 | 104 | 1175H* | 2984.50 | 235 |
225H* | 571.50 | 45 | 525H* | 1333.50 | 105 | 1180H* | 2997.20 | 236 |
230H* | 584.20 | 46 | 530H* | 1346.20 | 106 | 1200H* | 3048.00 | 240 |
235H* | 596.90 | 48 | 535H | 1358.90 | 107 | 1250H* | 3175.00 | 250 |
240H* | 609.60 | 48 | 540H* | 1371.60 | 108 | 1285H* | 3263.90 | 257 |
245H* | 622.30 | 49 | 545H | 1384.30 | 109 | 1300H* | 3302.00 | 260 |
250H* | 635.00 | 50 | 550H* | 1397.00 | 110 | 1325H* | 3365.50 | 265 |
255H* | 647.70 | 51 | 555H | 1409.70 | 111 | 1350H* | 3429.00 | 270 |
260H* | 660.40 | 52 | 560H* | 1422.40 | 112 | 1360H* | 3454.40 | 272 |
265H* | 673.10 | 53 | 570H* | 1447.80 | 114 | 1375H* | 3492.50 | 275 |
270H* | 685.80 | 54 | 575H | 1460.50 | 115 | 1390H* | 3530.60 | 278 |
275H* | 698.50 | 55 | 580H* | 1473.20 | 116 | 1400H* | 3556.00 | 280 |
280H* | 711.20 | 56 | 585H* | 1485.90 | 117 | 1420H | 3606.80 | 284 |
285H* | 723.90 | 57 | 590H* | 1498.60 | 118 | 1430H | 3632.20 | 286 |
290H* | 736.60 | 58 | 600H* | 1524.00 | 120 | 1440H | 3657.60 | 288 |
300H* | 762.00 | 60 | 605H* | 1536.70 | 121 | 1445H | 3670.30 | 289 |
305H* | 774.70 | 61 | 610H* | 1549.40 | 122 | 1450H* | 3683.00 | 290 |
310H* | 787.40 | 62 | 615H* | 1562.10 | 123 | 1460H | 3708.40 | 292 |
315H* | 800.10 | 63 | 625H* | 1587.50 | 125 | 1490H | 3784.60 | 298 |
320H* | 812.80 | 64 | 630H* | 1600.20 | 126 | 1510H | 3835.40 | 302 |
330H* | 838.20 | 66 | 640H* | 1625.60 | 128 | 1520H | 3860.80 | 304 |
335H* | 850.90 | 67 | 645H* | 1638.30 | 129 | 1535H | 3898.90 | 307 |
340H* | 863.60 | 68 | 650H* | 1651.00 | 130 | 1540H* | 3911.60 | 308 |
345H* | 876.30 | 69 | 660H* | 1676.40 | 132 | 1560H | 3962.40 | 312 |
350H* | 889.00 | 70 | 670H* | 1701.80 | 134 | 1595H | 4051.30 | 319 |
355H* | 901.70 | 71 | 680H* | 1727.20 | 136 | 1600H* | 4064.00 | 320 |
360H* | 914.40 | 72 | 700H* | 1778.00 | 140 | 1630H* | 4140.20 | 326 |
365H* | 927.10 | 73 | 710H* | 1803.40 | 142 | 1645H | 4178.30 | 329 |
370H* | 939.80 | 74 | 720H* | 1828.80 | 144 | 1650H | 4191.00 | 330 |
375H* | 952.50 | 75 | 725H* | 1841.50 | 145 | 1680H* | 4267.20 | 336 |
380H* | 965.20 | 76 | 730H* | 1854.20 | 146 | 1700H* | 4318.00 | 340 |
385H* | 977.90 | 77 | 740H* | 1879.60 | 148 | 1750H | 4445.00 | 350 |
390H* | 990.60 | 78 | 750H* | 1905.00 | 150 | 1790H | 4546.60 | 358 |
395H* | 1003.30 | 79 | 770H* | 1955.80 | 154 | 1800H* | 4572.00 | 360 |
400H* | 1016.00 | 80 | 780H* | 1981.20 | 156 | 1830H | 4648.20 | 366 |
405H* | 1028.70 | 81 | 785H* | 1993.90 | 157 | 1850H | 4699.00 | 370 |
410H* | 1041.40 | 82 | 800H* | 2032.00 | 160 | 1900H | 4826.00 | 380 |
415H* | 1054.10 | 83 | 810H* | 2057.40 | 162 | 1950H | 4953.00 | 390 |
420H* | 1066.80 | 84 | 820H* | 2082.80 | 164 | 2000H* | 5080.00 | 400 |
425H* | 1079.50 | 85 | 830H* | 2108.20 | 166 | 2005H | 5092.70 | 401 |
430H* | 1092.20 | 86 | 840H* | 2133.60 | 168 | 2010H* | 5105.40 | 402 |
440H* | 1117.60 | 88 | 850H* | 2159.00 | 170 | 2050H | 5207.00 | 410 |
445H* | 1130.30 | 89 | 860H* | 2184.40 | 172 | 2100H | 5334.00 | 420 |
450H* | 1143.00 | 90 | 880H* | 2235.20 | 176 | 2125H | 5397.50 | 425 |
455H* | 1155.70 | 91 | 900H* | 2286.00 | 180 | 2150H | 5461.00 | 430 |
460H* | 1168.40 | 92 | 950H* | 2413.00 | 190 | 2180H | 5537.20 | 436 |
465H* | 1181.10 | 93 | 960H* | 2438.40 | 192 | 2200H | 5588.00 | 440 |
470H* | 1193.80 | 94 | 980H* | 2489.20 | 196 | | | |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
341XH | 866.78 | 39 | 621XH | 1577.98 | 71 | 840XH* | 2133.60 | 96 |
368XH | 933.45 | 42 | 630XH* | 1600.20 | 72 | 927XH* | 2355.85 | 106 |
394XH | 1000.13 | 45 | 648XH | 1644.65 | 74 | 980XH* | 2489.20 | 112 |
411XH | 1044.58 | 47 | 656XH | 1666.88 | 75 | 1120XH* | 2844.80 | 128 |
420XH* | 1066.80 | 48 | 665XH | 1689.10 | 76 | 1260XH* | 3200.40 | 144 |
429XH | 1089.03 | 49 | 691XH | 1755.78 | 79 | 1330XH | 3378.20 | 152 |
446XH | 1133.48 | 51 | 700XH* | 1778.00 | 80 | 1400XH* | 3556.00 | 160 |
481XH | 1222.38 | 55 | 709XH | 1800.23 | 81 | 1540XH | 3911.60 | 176 |
499XH | 1266.83 | 57 | 726XH* | 1844.68 | 83 | 1619XH | 4111.63 | 185 |
507XH* | 1289.05 | 58 | 726,5XH* | 1844.68 | 83 | 1750XH* | 4445.00 | 200 |
543XH | 1377.95 | 62 | 735XH* | 1866.90 | 84 | 1838XH | 4667.25 | 210 |
560XH* | 1422.40 | 64 | 753XH* | 1911.35 | 86 | 1925XH | 4889.50 | 220 |
569XH | 1444.63 | 65 | 752,5XH* | 1911.35 | 86 | 2030XH | 5156.20 | 232 |
570XH* | 1444.63 | 65 | 753XH* | 1911.35 | 86 | 2100XH | 5334.00 | 240 |
595XH | 1511.30 | 68 | 761 XH* | 1933.58 | 87 | 2196XH | 5578.48 | 251 |
604XH | 1533.53 | 69 | 770XH* | 1955.80 | 88 | | | |
613XH | 1555.75 | 70 | 796XH* | 2022.48 | 91 |
|
| |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
T2,5-100 | 100.00 | 40 | T2,5-245* | 245.00 | 98 | T2,5-1400 | 1400.00 | 560 |
T2,5-120 | 120.00 | 48 | T2,5-265* | 265.00 | 106 | T2.5-1475 | 1475.00 | 590 |
T2,5-125 | 125.00 | 50 | T2,5-290* | 290.00 | 116 | T2,5-1500 | 1500.00 | 600 |
T2,5-135 | 135.00 | 54 | T2,5-330* | 330.00 | 132 | T2,5-1600 | 1600.00 | 640 |
T2,5-145* | 145.00 | 58 | T2,5-350* | 350.00 | 140 | T2,5-1800 | 1800.00 | 720 |
T2,5-150* | 150.00 | 60 | T2,5-380* | 380.00 | 152 | T2.5-2000 | 2000.00 | 800 |
T2,5-155* | 155.00 | 62 | T2,5-400 | 400.00 | 160 | T2.5-2100 | 2100.00 | 840 |
T2,5-157,5* | 157.50 | 63 | T2,5-425 | 425.00 | 170 | T2.5-2200 | 2200.00 | 880 |
T2,5-158* | 158.00 | 63 | T2,5-550 | 550.00 | 220 | T2,5-2500 | 2500.00 | 1000 |
T2,5-160* | 160.00 | 64 | T2,5-580 | 580.00 | 232 | T2.5-2825 | 2825.00 | 1130 |
T2,5-162,5* | 162.50 | 65 | T2,5-650* | 650.00 | 260 | T2,5-3000 | 3000.00 | 1200 |
T2,5-172,5* | 172.50 | 69 | T2,5-800 | 800.00 | 320 | T2,5-3250 | 3250.00 | 1300 |
T2,5-177,5* | 177.50 | 71 | T2,5-830* | 830.00 | 332 | T2.5-3550 | 3550.00 | 1420 |
T2,5-178* | 177.50 | 71 | T2,5-950 | 950.00 | 380 | T2,5-3900 | 3900.00 | 1560 |
T2,5-185* | 185.00 | 74 | T2,5-1000 | 1000.00 | 400 | T2.5-4250 | 4250.00 | 1700 |
T2,5-195* | 195.00 | 78 | T2,5-1070* | 1070.00 | 428 | T2,5-4500 | 4500.00 | 1800 |
T2,5-217,5* | 217.50 | 87 | T2,5-1100 | 1100.00 | 440 | T2.5-4750 | 4750.00 | 1900 |
T2,5-225* | 225.00 | 90 | T2,5-1250 | 1250.00 | 500 | T2,5-5000 | 5000.00 | 2000 |
T2,5-230* | 230.00 | 92 | T2,5-1325 | 1325.00 | 530 | T2.5-5600 | 5600.00 | 2240 |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
T5-185* | 185.00 | 37 | T5-460* | 460.00 | 92 | T5-1150* | 1150.00 | 230 |
T5-190* | 190.00 | 38 | T5-475* | 475.00 | 95 | T5-1215* | 1215.00 | 243 |
T5-200* | 200.00 | 40 | T5-490* | 490.00 | 98 | T5-1380* | 1380.00 | 276 |
T5-210* | 210.00 | 42 | T5-500* | 500.00 | 100 | T5-1430 | 1430.00 | 286 |
T5-215* | 215.00 | 43 | T5-510* | 510.00 | 102 | T5-1600 | 1600.00 | 320 |
T5-240* | 240.00 | 48 | T5-525* | 525.00 | 105 | T5-1800 | 1800.00 | 360 |
T5-245* | 245.00 | 49 | T5-550* | 550.00 | 110 | T5-2200 | 2200.00 | 440 |
T5-250* | 250.00 | 50 | T5-560* | 560.00 | 112 | T5-2280* | 2280.00 | 456 |
T5-255* | 255.00 | 51 | T5-610* | 610.00 | 122 | T5-2400 | 2400.00 | 480 |
T5-270* | 270.00 | 54 | T5-660* | 660.00 | 132 | T5-2800 | 2800.00 | 560 |
T5-275* | 275.00 | 55 | T5-725* | 725.00 | 145 | T5-3100 | 3100.00 | 620 |
T5-280* | 280.00 | 56 | T5-750* | 750.00 | 150 | T5-3300 | 3300.00 | 660 |
T5-300* | 300.00 | 60 | T5-780* | 780.00 | 156 | T5-3500 | 3500.00 | 700 |
T5-355* | 355.00 | 71 | T5-810* | 810.00 | 162 | T5-3700 | 3700.00 | 740 |
T5-390* | 390.00 | 78 | T5-840* | 840.00 | 168 | T5-4000 | 4000.00 | 800 |
T5-410* | 410.00 | 82 | T5-900* | 900.00 | 180 | T5-4200 | 4200.00 | 840 |
T5-420* | 420.00 | 84 | T5-920 | 920.00 | 184 | T5-4600 | 4600.00 | 920 |
T5-425 | 425.00 | 85 | T5-975 | 975.00 | 195 | T5-4800 | 4800.00 | 960 |
T5-430 | 430.00 | 86 | T5-990* | 990.00 | 198 | T5-5000 | 5000.00 | 1000 |
T5-445* | 445.00 | 89 | T5-1045* | 1045.00 | 209 | T5-5600 | 5600.00 | 1120 |
T5-450* | 450.00 | 90 | T5-1075* | 1075.00 | 215 | | | |
T5-455* | 455.00 | 91 | T5-1100* | 1100.00 | 220 |
|
| |
Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer | Spezifikation | Länge der Abschnittslinie | Zahnnummer |
T10-260 | 260.00 | 26 | T10-1100* | 1100.00 | 110 | T10-3200 | 3200.00 | 320 |
T10-360* | 360.00 | 60 | T10-1110* | 1110.00 | 111 | T10-3450 | 3450.00 | 345 |
T10-370 | 370.00 | 37 | T10-1150* | 1150.00 | 115 | T10-3560 | 3560.00 | 356 |
T10-380* | 380.00 | 38 | T10-1210* | 1210.00 | 121 | T10-3780 | 3780.00 | 378 |
T10-400 | 400.00 | 40 | T10-1280* | 1280.00 | 128 | T10-3900 | 3900.00 | 390 |
T10-440* | 440.00 | 44 | T10-1300* | 1300.00 | 130 | T10-4300 | 4300.00 | 430 |
T10-450 | 450.00 | 45 | T10-1320* | 1320.00 | 132 | T10-4390 | 4390.00 | 439 |
T10-480* | 480.00 | 48 | T10-1350* | 1350.00 | 135 | T10-4400 | 4400.00 | 440 |
T10-490* | 490.00 | 49 | T10-1390* | 1390.00 | 139 | T10-4580 | 4580.00 | 458 |
T10-500* | 500.00 | 50 | T10-1420* | 1420.00 | 142 | T10-4660 | 4660.00 | 466 |
T10-510* | 510.00 | 51 | T10-1460* | 1460.00 | 146 | T10-4720 | 4720.00 | 472 |
T10-530* | 530.00 | 53 | T10-1490* | 1490.00 | 149 | T10-4800 | 4800.00 | 480 |
T10-540 | 540.00 | 54 | T10-1540* | 1540.00 | 154 | T10-4850 | 4850.00 | 485 |
T10-550 | 550.00 | 55 | T10-1560* | 1560.00 | 156 | T10-4920 | 4920.00 | 492 |
T10-560* | 560.00 | 56 | T10-1610* | 1610.00 | 161 | T10-4960 | 4960.00 | 496 |
T10-580 | 580.00 | 58 | T10-1630* | 1630.00 | 163 | T10-4980 | 4980.00 | 498 |
T10-600* | 600.00 | 60 | T10-1750* | 1750.00 | 175 | T10-5000 | 5000.00 | 500 |
T10-630* | 630.00 | 63 | T10-1780* | 1780.00 | 178 | T10-5060 | 5060.00 | 506 |
T10-660* | 660.00 | 66 | T10-1800* | 1800.00 | 180 | T10-5100 | 5100.00 | 510 |
T10-700* | 700.00 | 70 | T10-1880* | 1880.00 | 188 | T10-5180 | 5180.00 | 518 |
T10-720* | 720.00 | 72 | T10-1960* | 1960.00 | 196 | T10-5200 | 5200.00 | 520 |
T10-730* | 730.00 | 73 | T10-2120 | 2120.00 | 212 | T10-5220 | 5220.00 | 522 |
T10-780* | 780.00 | 78 | T10-2250* | 2250.00 | 225 | T10-5240 | 5240.00 | 524 |
T10-810* | 810.00 | 81 | T10-2580 | 2500.00 | 250 | T10-5310 | 5310.00 | 531 |
T10-840* | 840.00 | 84 | T10-2500 | 2580.00 | 258 | T10-5350 | 5350.00 | 535 |
T10-910* | 910.00 | 91 | T10-2670 | 2670.00 | 267 | T10-5390 | 5390.00 | 539 |
T10-920* | 920.00 | 92 | T10-2780 | 2780.00 | 278 | T10-5400 | 5400.00 | 540 |
T10-980* | 980.00 | 98 | T10-2850 | 2850.00 | 285 | T10-5500 | 5500.00 | 550 |
T10-1000* | 1000.00 | 100 | T10-2940 | 2940.00 | 294 | T10-5550 | 5550.00 | 555 |
T10-1010* | 1010.00 | 101 | T10-2990 | 2990.00 | 299 | T10-5600 | 5600.00 | 560 |
T10-1080* | 1080.00 | 108 | T10-3010 | 3010.00 | 301 |
|
| |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
B40MXL* | 81.28 | 40 | B93MXL* | 188.98 | 93 | B145MXL* | 294.64 | 145 |
B41MXL* | 83.31 | 41 | B94MXL* | 191.01 | 94 | B147MXL* | 298.70 | 147 |
B42MXL* | 85.34 | 42 | B95MXL* | 193.04 | 95 | B148MXL* | 300.74 | 148 |
B43MXL* | 87.38 | 43 | B96MXL* | 195.07 | 96 | B149MXL* | 302.77 | 149 |
B45MXL* | 91.44 | 45 | B97MXL* | 197.10 | 97 | B150MXL* | 304.80 | 150 |
B48MXL* | 97.54 | 48 | B98MXL* | 199.14 | 98 | B151MXL* | 306.83 | 151 |
B49MXL* | 99.57 | 49 | B100MXL* | 203.20 | 100 | B152MXL* | 308.86 | 152 |
B50MXL* | 101.60 | 50 | B101MXL* | 206.23 | 101 | B155MXL* | 314.96 | 155 |
B52MXL* | 105.66 | 52 | B102MXL* | 207 26 | 102 | B156MXL* | 316.99 | 156 |
B53MXL* | 107.70 | 53 | B103MXL* | 209 30 | 103 | B157MXL* | 319.02 | 157 |
B54MXL* | 109.73 | 54 | B104MXL* | 211.33 | 104 | B158MXL* | 321.06 | 158 |
B55MXL* | 111.76 | 55 | B105MXL* | 213.36 | 105 | B159MXL* | 323.09 | 159 |
B56MXL* | 113.79 | 56 | B106MXL* | 215.39 | 106 | B160MXL* | 325.12 | 160 |
B57MXL* | 115.82 | 57 | B107MXL* | 217.42 | 107 | B162MXL* | 329.18 | 162 |
B58MXL* | 117.86 | 58 | B108MXL* | 219.46 | 108 | B163MXL* | 331.22 | 163 |
B59MXL* | 119.89 | 59 | B109MXL* | 221.49 | 109 | B164MXL* | 333.25 | 164 |
B60MXL* | 121.92 | 60 | B110MXL* | 223.52 | 110 | B165MXL* | 335.28 | 165 |
B61MXL* | 123.95 | 61 | B111MXL* | 225.55 | 111 | B166MXL* | 337.31 | 166 |
B62MXL* | 125.98 | 62 | B112MXL* | 227.58 | 112 | B168MXL* | 341.38 | 168 |
B63MXL* | 128.02 | 63 | B113MXL* | 229.62 | 113 | B170MXL* | 345.44 | 170 |
B64MXL* | 130.05 | 64 | B114MXL* | 231.65 | 114 | B171MXL* | 347.47 | 171 |
B65MXL* | 132.08 | 65 | B115MXL* | 233.68 | 115 | B175MXL* | 355.60 | 175 |
B66MXL* | 134.11 | 66 | B116MXL* | 235.71 | 116 | B177MXL* | 359.66 | 177 |
B67MXL* | 136.14 | 67 | B118MXL* | 239.78 | 118 | B180MXL* | 365.76 | 180 |
B68MXL* | 138.18 | 68 | B119MXL* | 241.81 | 119 | B183MXL* | 371.86 | 183 |
B69MXL* | 140.21 | 69 | B120MXL* | 243.84 | 120 | B184MXL* | 373.89 | 184 |
B70MXL* | 142.24 | 70 | B121MXL* | 245.87 | 121 | B187MXL* | 379.98 | 187 |
B71MXL* | 144.27 | 71 | B122MXL* | 247.90 | 122 | B188MXL* | 382.02 | 188 |
B72MXL* | 146.30 | 72 | B123MXL* | 249.94 | 123 | B190MXL* | 386.08 | 190 |
B73MXL* | 148.34 | 73 | B124MXL* | 251.97 | 124 | B194MXL* | 394.21 | 194 |
B74MXL* | 150.37 | 74 | B125MXL* | 254.00 | 125 | B195MXL* | 396.24 | 195 |
B75MXL* | 152.40 | 75 | B126MXL* | 256.03 | 126 | B198MXL* | 402.34 | 198 |
B76MXL* | 154.43 | 76 | B127MXL* | 258.06 | 127 | B200MXL* | 406.40 | 200 |
B77MXL* | 156.46 | 77 | B128MXL* | 260.10 | 128 | B202MXL* | 410.40 | 202 |
B78MXL* | 158.50 | 78 | B129MXL* | 262.13 | 129 | B203MXL* | 412.50 | 203 |
B79MXL* | 160.53 | 79 | B130MXL* | 264.16 | 130 | B208MXL* | 422.66 | 208 |
B80MXL* | 162.56 | 80 | B131MXL* | 266.19 | 131 | B210MXL* | 426.72 | 210 |
B82MXL* | 164.59 | 82 | B132MXL* | 268.22 | 132 | B212MXL* | 430.78 | 212 |
B83MXL* | 168.66 | 83 | B133MXL* | 270.26 | 133 | B215MXL* | 436.88 | 215 |
B84MXL* | 170.69 | 84 | B134MXL* | 272.29 | 134 | B216MXL* | 438.91 | 216 |
B85MXL* | 172.72 | 85 | B135MXL* | 274.32 | 135 | B221MXL* | 449.07 | 221 |
B86MXL* | 174.75 | 86 | B136MXL* | 276.35 | 136 | B222MXL* | 451.10 | 222 |
B87MXL* | 176.78 | 87 | B138MXL* | 280.42 | 138 | B227MXL* | 461.26 | 227 |
B88MXL* | 178.82 | 88 | B139MXL* | 282.45 | 139 | B228MXL* | 463.30 | 228 |
B89MXL* | 180.85 | 89 | B140MXL* | 284.48 | 140 | B229MXL* | 465.33 | 229 |
B90MXL* | 182.88 | 90 | B142MXL* | 288.54 | 142 | B230MXL* | 467.36 | 230 |
B91MXL* | 184.91 | 91 | B143MXL* | 290.58 | 143 | B232MXL* | 471.42 | 232 |
B92MXL* | 186.94 | 92 | B144MXL* | 292.61 | 144 |
|
| |
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
B236MXL* | 479.55 | 236 | B408MXL* | 829.06 | 408 | B1078MXL* | 2190.50 | 1078 |
B237MXL* | 481.58 | 237 | B412MXL* | 837.18 | 412 | B1080MXL* | 2194.56 | 1080 |
B238MXL* | 483.62 | 238 | B424MXL* | 861.57 | 424 | B1082MXL* | 2198.62 | 1082 |
B239MXL* | 485.65 | 239 | B427MXL* | 867.66 | 427 | B1090MXL* | 2214.88 | 1090 |
B240MXL* | 487.68 | 240 | B434MXL* | 881.89 | 434 | B1092MXL* | 2218.94 | 1092 |
B243MXL* | 493.78 | 243 | B453MXL* | 920.50 | 453 | B1098MXL* | 2231.14 | 1098 |
B245MXL* | 497.84 | 245 | B460MXL* | 934.72 | 460 | B1100MXL* | 2235.20 | 1100 |
B248MXL* | 503.94 | 248 | B463MXL* | 940.82 | 463 | B1166MXL* | 2369.31 | 1166 |
B250MXL* | 508.00 | 250 | B464MXL* | 942.85 | 464 | B1200MXL* | 2438.40 | 1200 |
B251MXL* | 510.03 | 251 | B468MXL* | 950.98 | 468 | B1300MXL* | 2641.60 | 1300 |
B255MXL* | 518.16 | 255 | B472MXL* | 959.10 | 472 | B1350MXL* | 2743.20 | 1350 |
B256MXL* | 520.19 | 256 | B475MXL* | 965.20 | 475 | B1380MXL* | 2804.16 | 1380 |
B263MXL* | 534.42 | 263 | B478MXL* | 971.30 | 478 | B1392MXL* | 2828.54 | 1392 |
B265MXL* | 538.48 | 265 | B482MXL* | 979.42 | 482 | B1400MXL* | 2844.80 | 1400 |
B270MXL* | 548.64 | 270 | B487MXL* | 989.58 | 487 | B1430MXL* | 2905.76 | 1430 |
B276MXL* | 560.83 | 276 | B505MXL* | 1026.16 | 505 | B1450MXL* | 2946.40 | 1450 |
B280MXL* | 568.96 | 280 | B531MXL* | 1078.99 | 531 | B1470MXL* | 2987.04 | 1470 |
B283MXL* | 575.06 | 283 | B540MXL* | 1097.28 | 540 | B1490MXL* | 3027.68 | 1490 |
B285MXL* | 579.12 | 285 | B541MXL* | 1099.31 | 541 | B1500MXL* | 3048.00 | 1500 |
B290MXL* | 589.28 | 290 | B544MXL* | 1105.41 | 544 | B1520MXL* | 3088.64 | 1520 |
B292MXL* | 593.34 | 292 | B546MXL* | 1109.47 | 546 | B1530MXL* | 3108.96 | 1530 |
B295MXL* | 599.44 | 295 | B549MXL* | 1115.57 | 549 | B1550MXL* | 3149.60 | 1550 |
B297MXL* | 603.50 | 297 | B550MXL* | 1117.60 | 550 | B1560MXL* | 3169.92 | 1560 |
B298MXL* | 605.54 | 298 | B556MXL* | 1129.79 | 556 | B1580MXL* | 3210.56 | 1580 |
B300MXL* | 609.60 | 300 | B557MXL* | 1131.82 | 557 | B1620MXL* | 3291.84 | 1620 |
B305MXL* | 619.76 | 305 | B558MXL* | 1133.86 | 558 | B1650MXL* | 3352.80 | 1650 |
B309MXL* | 627.89 | 309 | B559MXL* | 1135.89 | 559 | B1670MXL* | 3393.44 | 1670 |
B310MXL* | 629.92 | 310 | B562MXL* | 1141.98 | 562 | B1690MXL* | 3434.08 | 1690 |
B315MXL* | 640.08 | 315 | B563MXL* | 1144.02 | 563 | B1710MXL* | 3474.72 | 1710 |
B320MXL* | 650.24 | 320 | B566MXL* | 1150.11 | 566 | B1730MXL* | 3515.36 | 1730 |
B323MXL* | 656.34 | 323 | B568MXL* | 1154.18 | 568 | B1750MXL* | 3556.00 | 1750 |
B324MXL* | 658.37 | 324 | B570MXL* | 1158.24 | 570 | B1770MXL* | 3596.64 | 1770 |
B328MXL* | 666.50 | 328 | B573MXL* | 1164.34 | 573 | B1778MXL* | 3612.90 | 1778 |
B330MXL* | 670.56 | 330 | B578MXL* | 1174.50 | 578 | B1800MXL* | 3657.60 | 1800 |
B334MXL* | 678.69 | 334 | B580MXL* | 1178.56 | 580 | B1806MXL* | 3669.79 | 1806 |
B340MXL* | 690.88 | 340 | B583MXL* | 1184.66 | 583 | B1900MXL* | 3860.80 | 1900 |
B347MXL* | 705.10 | 347 | B592MXL* | 1202.94 | 592 | B2000MXL* | 4064.00 | 2000 |
B350MXL* | 711.20 | 350 | B605MXL* | 1229.36 | 605 | B2044MXL* | 4153.41 | 2044 |
B358MXL* | 727.46 | 358 | B612MXL* | 1243.58 | 612 | B2100MXL* | 4267.20 | 2100 |
B360MXL* | 731.52 | 360 | B648MXL* | 1316.74 | 648 | B2200MXL* | 4470.40 | 2200 |
B363MXL* | 727.46 | 363 | B652MXL* | 1324.86 | 652 | B2300MXL* | 4673.60 | 2300 |
B365MXL* | 737.62 | 365 | B680MXL* | 1381.76 | 680 | B2400MXL* | 4876.80 | 2400 |
B371MXL* | 753.87 | 371 | B705MXL* | 1432.56 | 705 | B2500MXL* | 5080.00 | 2500 |
B372MXL* | 737.62 | 372 | B726MXL* | 1475.23 | 726 | B2600MXL* | 5283.20 | 2600 |
B378MXL* | 768.10 | 378 | B762MXL* | 1548.38 | 762 | B2700MXL* | 5486.40 | 2700 |
B380MXL* | 772.16 | 380 | B776MXL* | 1576.83 | 776 | B2720MXL* | 5527.04 | 2720 |
B388MXL* | 788.42 | 388 | B805MXL* | 1635.76 | 805 | B2740MXL* | 5567.68 | 2740 |
B390MXL* | 792.48 | 390 | B875MXL* | 1778.00 | 875 | B2745MXL* | 5577.84 | 2745 |
B397MXL* | 806.70 | 397 | B906MXL* | 1840.99 | 906 | B2750MXL* | 5588.00 | 2750 |
B400MXL* | 812.80 | 400 | B930MXL* | 1889.76 | 930 | B2753MXL* | 5594.10 | 2753 |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
46XL* | 116.84 | 23 | 150XL* | 381.00 | 75 | 260XL* | 660.40 | 130 |
48XL* | 121.92 | 24 | 152XL* | 386.08 | 76 | 262XL* | 665.48 | 131 |
50XL* | 127.00 | 25 | 154XL* | 391.16 | 77 | 268XL* | 680.72 | 134 |
56XL* | 142.24 | 28 | 156XL* | 396.24 | 78 | 270XL* | 685.80 | 135 |
60XL* | 152.40 | 30 | 158XL* | 401.32 | 79 | 274XL* | 695.96 | 137 |
64XL* | 162.56 | 32 | 160XL* | 406.40 | 80 | 276XL* | 701.04 | 138 |
66XL* | 167.64 | 33 | 162XL* | 411.48 | 81 | 278XL* | 706.12 | 139 |
68XL* | 172.72 | 34 | 164XL* | 416.56 | 82 | 280XL* | 711.20 | 140 |
70XL* | 177.80 | 35 | 166XL* | 421.64 | 83 | 282XL* | 716.28 | 141 |
72XL* | 182.88 | 36 | 168XL* | 426.72 | 84 | 286XL* | 726.44 | 143 |
74XL* | 187.96 | 37 | 170XL* | 431.80 | 85 | 288XL* | 731.52 | 144 |
76XL* | 193.04 | 38 | 172XL* | 436.88 | 86 | 290XL* | 736.60 | 145 |
78XL* | 198.12 | 39 | 174XL* | 441.96 | 87 | 296XL* | 751.84 | 148 |
80XL* | 203.20 | 40 | 176XL* | 447.04 | 88 | 300XL* | 762.00 | 150 |
82XL* | 208.28 | 41 | 178XL* | 452.12 | 89 | 304XL* | 772.16 | 152 |
84XL* | 213.36 | 42 | 180XL* | 457.20 | 90 | 306XL* | 777.24 | 153 |
86XL* | 218.44 | 43 | 182XL* | 462.28 | 91 | 310XL* | 787.40 | 155 |
88XL* | 223.52 | 44 | 184XL* | 467.36 | 92 | 312XL* | 792.48 | 156 |
90XL* | 228.60 | 45 | 186XL* | 472.44 | 93 | 314XL* | 797.56 | 157 |
92XL* | 233.68 | 46 | 188XL* | 477.52 | 94 | 316XL* | 802.64 | 158 |
94XL* | 238.76 | 47 | 190XL* | 482.60 | 95 | 320XL* | 812.80 | 160 |
96XL* | 243.84 | 48 | 192XL* | 487.68 | 96 | 322XL* | 817.88 | 161 |
98XL* | 248.92 | 49 | 194XL* | 492.76 | 97 | 326XL* | 828.04 | 163 |
100XL* | 254.00 | 50 | 196XL* | 497.84 | 98 | 330XL* | 838.20 | 165 |
102XL* | 259.08 | 51 | 198XL* | 502.92 | 99 | 340XL* | 863.60 | 170 |
104XL* | 264.16 | 52 | 200XL* | 508.00 | 100 | 344XL* | 873.76 | 172 |
106XL* | 269.24 | 53 | 202XL* | 513.08 | 101 | 348XL* | 883.92 | 174 |
108XL* | 274.32 | 54 | 204XL* | 518.16 | 102 | 350XL* | 889.00 | 175 |
110XL* | 279.40 | 55 | 206XL* | 523.24 | 103 | 352XL* | 894.08 | 176 |
112XL* | 284.48 | 56 | 208XL* | 528.32 | 104 | 356XL* | 904.24 | 178 |
114XL* | 289.56 | 57 | 210XL* | 533.40 | 105 | 360XL* | 914.40 | 180 |
116XL* | 294.64 | 58 | 212XL* | 538.48 | 106 | 362XL* | 919.40 | 181 |
118XL* | 299.72 | 59 | 214XL* | 543.56 | 107 | 364XL* | 924.56 | 182 |
120XL* | 304.80 | 60 | 216XL* | 548.64 | 108 | 370XL* | 939.80 | 185 |
122XL* | 309.88 | 61 | 218XL* | 553.72 | 109 | 376XL* | 955.04 | 188 |
124XL* | 314.96 | 62 | 220XL* | 558.80 | 110 | 380XL* | 965.20 | 190 |
126XL* | 320.04 | 63 | 222XL* | 563.88 | 111 | 384XL* | 975.36 | 192 |
128XL* | 325.12 | 64 | 224XL* | 568.96 | 112 | 388XL* | 985.52 | 194 |
130XL* | 330.20 | 65 | 228XL* | 579.12 | 114 | 390XL* | 990.60 | 195 |
132XL* | 335.28 | 66 | 230XL* | 584.20 | 115 | 392XL* | 995.68 | 196 |
134XL* | 340.36 | 67 | 234XL* | 594.36 | 117 | 396XL* | 1005.84 | 198 |
136XL* | 345.44 | 68 | 238XL* | 604.52 | 119 | 400XL* | 1016.00 | 200 |
138XL* | 350.52 | 69 | 240XL* | 609.60 | 120 | 408XL* | 1036.32 | 204 |
140XL* | 355.60 | 70 | 244XL* | 619.76 | 122 | 412XL* | 1046.48 | 206 |
142XL* | 360.68 | 71 | 250XL* | 635.00 | 125 | 414XL* | 1051.56 | 207 |
144XL* | 365.76 | 72 | 252XL* | 640.08 | 126 | 420XL* | 1066.80 | 210 |
146XL* | 370.84 | 73 | 254XL* | 645.16 | 127 | 424XL* | 1076.96 | 212 |
148XL* | 375.92 | 74 | 256XL* | 650.24 | 128 | | | |
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
430XL* | 1092.20 | 215 | 574XL* | 1457.96 | 287 | 980XL* | 2489.20 | 490 |
432XL* | 1097.28 | 216 | 576XL* | 1463.04 | 288 | 1014XL* | 2575.56 | 507 |
450XL* | 1143.00 | 225 | 580XL* | 1473.20 | 290 | 1020XL | 2590.80 | 510 |
464XL* | 1178.56 | 232 | 592XL* | 1503.68 | 296 | 1066XL | 2707.64 | 533 |
478XL* | 1214.12 | 239 | 600XL* | 1524.00 | 300 | 1100XL | 2794.00 | 550 |
480XL* | 1219.20 | 240 | 612XL* | 1554.48 | 306 | 1220XL | 3098.80 | 610 |
490XL* | 1244.60 | 245 | 616XL* | 1564.64 | 308 | 1300XL* | 3302.00 | 650 |
492XL* | 1249.68 | 246 | 620XL* | 1574.80 | 310 | 1420XL | 3606.80 | 710 |
514XL* | 1305.56 | 257 | 630XL* | 1600.20 | 315 | 1500XL | 3810.00 | 750 |
522XL* | 1325.88 | 261 | 670XL* | 1701.80 | 335 | 1552XL* | 3942.08 | 776 |
532XL* | 1351.28 | 266 | 700XL* | 1778.00 | 350 | 1560XL | 3962.40 | 780 |
540XL* | 1371.60 | 270 | 720XL* | 1828.80 | 360 | 1600XL | 4064.00 | 800 |
552XL* | 1402.08 | 276 | 754XL* | 1915.16 | 377 | 1700XL | 4318.00 | 850 |
564XL* | 1432.56 | 282 | 828XL* | 2103.12 | 414 | 1800XL | 4572.00 | 900 |
566XL* | 1437.64 | 283 | 860XL* | 2184.40 | 430 | 2000XL | 5080.00 | 1000 |
570XL* | 1447.80 | 285 | 900XL* | 2286.00 | 450 | 2160XL | 5486.40 | 1080 |
572XL* | 1452.88 | 286 | 926XL* | 2352.04 | 463 | 2200XL | 5588.00 | 1100 |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
B40XXL* | 127.00 | 40 | B149XXL* | 473.08 | 149 | B222XXL | 704.85 | 222 |
B52XXL* | 165.10 | 52 | B150XXL* | 476.25 | 150 | B230XXL | 730.25 | 230 |
B54XXL* | 171.45 | 54 | B152XXL* | 482.60 | 152 | B240XXL | 762.00 | 240 |
B64XXL* | 203.20 | 64 | B154XXL* | 488.95 | 154 | B250XXL | 793.75 | 250 |
B70XXL* | 222.25 | 70 | B156XXL* | 495.30 | 156 | B280XXL | 889.00 | 280 |
B72XXL* | 228.60 | 72 | B158XXL* | 501.65 | 158 | B310XXL | 984.25 | 310 |
B79XXL* | 250.83 | 79 | B159XXL* | 504.83 | 159 | B350XXL | 1111.25 | 350 |
B80XXL* | 254.00 | 80 | B160XXL* | 508.00 | 160 | B380XXL | 1206.50 | 380 |
B84XXL* | 266.70 | 84 | B161XXL* | 511.18 | 161 | B400XXL | 1270.00 | 400 |
B88XXL* | 279.40 | 88 | B162XXL* | 514.35 | 162 | B412XXL | 1308.10 | 412 |
B90XXL* | 285.75 | 90 | B163XXL* | 517.53 | 163 | B472XXL* | 1498.60 | 472 |
B93XXL* | 295.28 | 93 | B164XXL* | 520.70 | 164 | B490XXL | 1555.75 | 490 |
B96XXL* | 304.80 | 96 | B165XXL* | 523.88 | 165 | B492XXL* | 1562.10 | 492 |
B104XXL* | 330.20 | 104 | B166XXL* | 527.05 | 166 | B560XXL | 1778.00 | 560 |
B107XXL* | 339.73 | 107 | B168XXL* | 533.40 | 168 | B600XXL | 1905.00 | 600 |
B114XXL* | 361.95 | 114 | B182XXL | 577.85 | 182 | B800XXL | 2540.00 | 800 |
B120XXL* | 381.00 | 120 | B185XXL* | 587.38 | 185 | B900XXL | 2857.50 | 900 |
B124XXL* | 393.70 | 124 | B186XXL | 590.55 | 186 | B1000XXL | 3175.00 | 1000 |
B126XXL* | 400.05 | 126 | B191XXL | 606.43 | 191 | B1100XXL | 3492.00 | 1100 |
B131XXL* | 415.93 | 131 | B200XXL | 635.00 | 200 |
|
|
|
B148XXL* | 469.90 | 148 | B215XXL | 682.63 | 215 |
|
|
|
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
98L* | 247.65 | 26 | 360L* | 914.40 | 96 | 930L | 2362.20 | 248 |
109L* | 276.23 | 29 | 367L* | 933.45 | 98 | 945L | 2400.30 | 252 |
112L* | 285.75 | 30 | 375L* | 952.50 | 100 | 934L* | 2371.73 | 249 |
124L* | 314.33 | 33 | 378L* | 952.50 | 100 | 960L | 2438.40 | 256 |
131L* | 333.38 | 35 | 382L* | 971.55 | 102 | 1050L | 2667.00 | 280 |
135L* | 342.90 | 36 | 387L* | 981.08 | 103 | 1088L | 2762.25 | 290 |
143L* | 361.95 | 38 | 390L* | 990.60 | 104 | 1129L | 2867.03 | 301 |
150L* | 381.00 | 40 | 394L* | 1000.13 | 105 | 1185L | 3009.90 | 316 |
154L* | 390.53 | 41 | 398L* | 1009.65 | 106 | 1208L | 3067.05 | 322 |
157L* | 400.05 | 42 | 405L* | 1028.70 | 108 | 1238L | 3143.25 | 330 |
160L* | 409.58 | 43 | 412L* | 1047.75 | 110 | 1275L | 3238.50 | 340 |
165L* | 419.10 | 44 | 420L* | 1066.80 | 112 | 1290L | 3276.60 | 344 |
169L* | 428.63 | 45 | 427L* | 1085.85 | 114 | 1324L | 3362.33 | 353 |
173L* | 438.15 | 46 | 435L* | 1104.90 | 116 | 1350L | 3429.00 | 360 |
178L* | 452.12 | 47 | 439L* | 1114.43 | 117 | 1410L | 3581.40 | 376 |
180L* | 457.20 | 48 | 450L* | 1143.00 | 120 | 1459L | 3705.23 | 389 |
182L* | 457.20 | 48 | 453L* | 1152.53 | 121 | 1500L | 3810.00 | 400 |
185L* | 466.73 | 49 | 457L* | 1162.05 | 122 | 1523L | 3867.15 | 406 |
187L* | 476.25 | 50 | 461L* | 1171.58 | 123 | 1538L | 3905.25 | 410 |
191L* | 485.75 | 51 | 465L* | 1181.10 | 124 | 1594L | 4048.13 | 425 |
195L* | 495.30 | 52 | 472L* | 1200.15 | 126 | 1613L | 4095.75 | 430 |
200L* | 504.83 | 53 | 480L* | 1219.20 | 128 | 1669L | 4238.63 | 445 |
203L* | 514.35 | 54 | 495L* | 1247.78 | 131 | 1688L | 4286.25 | 450 |
21OL* | 533.40 | 56 | 500L* | 1266.83 | 133 | 1744L | 4429.13 | 465 |
214L* | 542.93 | 57 | 510L* | 1295.40 | 136 | 1763L | 4476.75 | 470 |
217L* | 552.45 | 58 | 514L* | 1304.93 | 137 | 1770L | 4495.80 | 472 |
220L* | 552.45 | 58 | 525L* | 1333.50 | 140 | 1785L | 4533.90 | 476 |
225L* | 571.50 | 60 | 540L* | 1371.60 | 144 | 2093L* | 5314.95 | 558 |
232L* | 590.55 | 62 | 548L* | 1390.65 | 146 | 1050L | 2667.00 | 280 |
236L* | 590.55 | 62 | 550L* | 1371.60 | 146 | 1088L | 2762.25 | 290 |
240L* | 609.60 | 64 | 555L* | 1409.70 | 148 | 1129L | 2867.03 | 301 |
244L* | 619.13 | 65 | 570L* | 1447.80 | 152 | 1185L | 3009.90 | 316 |
248L* | 628.65 | 66 | 581L* | 1476.38 | 155 | 1208L | 3067.05 | 322 |
251 L* | 638.18 | 67 | 600L* | 1524.00 | 160 | 1238L | 3143.25 | 330 |
255L* | 647.70 | 68 | 630L* | 1600.20 | 168 | 1275L | 3238.50 | 340 |
263L* | 666.75 | 70 | 653L* | 1657.35 | 174 | 1290L | 3276.60 | 344 |
265L* | 676.28 | 71 | 660L* | 1676.40 | 176 | 1324L | 3362.33 | 353 |
270L* | 685.80 | 72 | 675L* | 1714.50 | 180 | 1350L | 3429.00 | 360 |
275L* | 695.33 | 73 | 694L* | 1762.13 | 185 | 1410L | 3581.40 | 376 |
277L* | 704.85 | 74 | 697L* | 1771.65 | 186 | 1459L | 3705.23 | 389 |
280L* | 714.38 | 75 | 720L* | 1828.80 | 192 | 1500L | 3810.00 | 400 |
285L* | 723.90 | 76 | 728L* | 1847.85 | 194 | 1523L | 3867.15 | 406 |
292L* | 742.95 | 78 | 731L* | 1857.38 | 195 | 1538L | 3905.25 | 410 |
300L* | 762.00 | 80 | 739L* | 1876.43 | 197 | 1594L | 4048.13 | 425 |
304L* | 771.53 | 81 | 750L* | 1905.00 | 200 | 1613L | 4095.75 | 430 |
310L* | 790.58 | 83 | 765L* | 1943.10 | 204 | 1669L | 4238.63 | 445 |
315L* | 800.10 | 84 | 780L* | 1981.20 | 208 | 1688L | 4286.25 | 450 |
322L* | 819.15 | 86 | 788L | 2000.25 | 210 | 1744L | 4429.13 | 465 |
330L* | 838.20 | 88 | 795L* | 2019.30 | 212 | 1763L | 4476.75 | 470 |
334L* | 847.73 | 89 | 817L* | 2076.45 | 218 | 1770L | 4495.80 | 472 |
337L* | 857.25 | 90 | 866L | 2190.75 | 230 | 1785L | 4533.90 | 476 |
341L* | 866.78 | 91 | 870L* | 2209.80 | 232 | 2093L* | 5314.95 | 558 |
345L* | 876.30 | 92 | 900L* | 2286.00 | 240 |
|
|
|
352L* | 895.35 | 94 | 915L* | 2324.10 | 244 |
|
|
|
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
160H* | 406.40 | 32 | 480H* | 1219.20 | 96 | 985H* | 2501.90 | 197 |
185H* | 469.90 | 37 | 485H* | 1231.90 | 97 | 1120H* | 2844.80 | 224 |
200H* | 508.00 | 40 | 490H* | 1244.60 | 98 | 1140H* | 2895.60 | 228 |
205H* | 520.70 | 41 | 500H* | 1270.00 | 100 | 1150H* | 2921.00 | 230 |
210H* | 533.40 | 42 | 510H* | 1295.40 | 102 | 1160H* | 2946.40 | 232 |
215H* | 546.10 | 43 | 515H* | 1308.10 | 103 | 1170H* | 2971.80 | 234 |
220H* | 558.80 | 44 | 520H* | 1320.80 | 104 | 1175H* | 2984.50 | 235 |
225H* | 571.50 | 45 | 525H* | 1333.50 | 105 | 1180H* | 2997.20 | 236 |
230H* | 584.20 | 46 | 530H* | 1346.20 | 106 | 1200H* | 3048.00 | 240 |
235H* | 596.90 | 48 | 535H | 1358.90 | 107 | 1250H* | 3175.00 | 250 |
240H* | 609.60 | 48 | 540H* | 1371.60 | 108 | 1285H* | 3263.90 | 257 |
245H* | 622.30 | 49 | 545H | 1384.30 | 109 | 1300H* | 3302.00 | 260 |
250H* | 635.00 | 50 | 550H* | 1397.00 | 110 | 1325H* | 3365.50 | 265 |
255H* | 647.70 | 51 | 555H | 1409.70 | 111 | 1350H* | 3429.00 | 270 |
260H* | 660.40 | 52 | 560H* | 1422.40 | 112 | 1360H* | 3454.40 | 272 |
265H* | 673.10 | 53 | 570H* | 1447.80 | 114 | 1375H* | 3492.50 | 275 |
270H* | 685.80 | 54 | 575H | 1460.50 | 115 | 1390H* | 3530.60 | 278 |
275H* | 698.50 | 55 | 580H* | 1473.20 | 116 | 1400H* | 3556.00 | 280 |
280H* | 711.20 | 56 | 585H* | 1485.90 | 117 | 1420H | 3606.80 | 284 |
285H* | 723.90 | 57 | 590H* | 1498.60 | 118 | 1430H | 3632.20 | 286 |
290H* | 736.60 | 58 | 600H* | 1524.00 | 120 | 1440H | 3657.60 | 288 |
300H* | 762.00 | 60 | 605H* | 1536.70 | 121 | 1445H | 3670.30 | 289 |
305H* | 774.70 | 61 | 610H* | 1549.40 | 122 | 1450H* | 3683.00 | 290 |
310H* | 787.40 | 62 | 615H* | 1562.10 | 123 | 1460H | 3708.40 | 292 |
315H* | 800.10 | 63 | 625H* | 1587.50 | 125 | 1490H | 3784.60 | 298 |
320H* | 812.80 | 64 | 630H* | 1600.20 | 126 | 1510H | 3835.40 | 302 |
330H* | 838.20 | 66 | 640H* | 1625.60 | 128 | 1520H | 3860.80 | 304 |
335H* | 850.90 | 67 | 645H* | 1638.30 | 129 | 1535H | 3898.90 | 307 |
340H* | 863.60 | 68 | 650H* | 1651.00 | 130 | 1540H* | 3911.60 | 308 |
345H* | 876.30 | 69 | 660H* | 1676.40 | 132 | 1560H | 3962.40 | 312 |
350H* | 889.00 | 70 | 670H* | 1701.80 | 134 | 1595H | 4051.30 | 319 |
355H* | 901.70 | 71 | 680H* | 1727.20 | 136 | 1600H* | 4064.00 | 320 |
360H* | 914.40 | 72 | 700H* | 1778.00 | 140 | 1630H* | 4140.20 | 326 |
365H* | 927.10 | 73 | 710H* | 1803.40 | 142 | 1645H | 4178.30 | 329 |
370H* | 939.80 | 74 | 720H* | 1828.80 | 144 | 1650H | 4191.00 | 330 |
375H* | 952.50 | 75 | 725H* | 1841.50 | 145 | 1680H* | 4267.20 | 336 |
380H* | 965.20 | 76 | 730H* | 1854.20 | 146 | 1700H* | 4318.00 | 340 |
385H* | 977.90 | 77 | 740H* | 1879.60 | 148 | 1750H | 4445.00 | 350 |
390H* | 990.60 | 78 | 750H* | 1905.00 | 150 | 1790H | 4546.60 | 358 |
395H* | 1003.30 | 79 | 770H* | 1955.80 | 154 | 1800H* | 4572.00 | 360 |
400H* | 1016.00 | 80 | 780H* | 1981.20 | 156 | 1830H | 4648.20 | 366 |
405H* | 1028.70 | 81 | 785H* | 1993.90 | 157 | 1850H | 4699.00 | 370 |
410H* | 1041.40 | 82 | 800H* | 2032.00 | 160 | 1900H | 4826.00 | 380 |
415H* | 1054.10 | 83 | 810H* | 2057.40 | 162 | 1950H | 4953.00 | 390 |
420H* | 1066.80 | 84 | 820H* | 2082.80 | 164 | 2000H* | 5080.00 | 400 |
425H* | 1079.50 | 85 | 830H* | 2108.20 | 166 | 2005H | 5092.70 | 401 |
430H* | 1092.20 | 86 | 840H* | 2133.60 | 168 | 2010H* | 5105.40 | 402 |
440H* | 1117.60 | 88 | 850H* | 2159.00 | 170 | 2050H | 5207.00 | 410 |
445H* | 1130.30 | 89 | 860H* | 2184.40 | 172 | 2100H | 5334.00 | 420 |
450H* | 1143.00 | 90 | 880H* | 2235.20 | 176 | 2125H | 5397.50 | 425 |
455H* | 1155.70 | 91 | 900H* | 2286.00 | 180 | 2150H | 5461.00 | 430 |
460H* | 1168.40 | 92 | 950H* | 2413.00 | 190 | 2180H | 5537.20 | 436 |
465H* | 1181.10 | 93 | 960H* | 2438.40 | 192 | 2200H | 5588.00 | 440 |
470H* | 1193.80 | 94 | 980H* | 2489.20 | 196 | | | |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
341XH | 866.78 | 39 | 621XH | 1577.98 | 71 | 840XH* | 2133.60 | 96 |
368XH | 933.45 | 42 | 630XH* | 1600.20 | 72 | 927XH* | 2355.85 | 106 |
394XH | 1000.13 | 45 | 648XH | 1644.65 | 74 | 980XH* | 2489.20 | 112 |
411XH | 1044.58 | 47 | 656XH | 1666.88 | 75 | 1120XH* | 2844.80 | 128 |
420XH* | 1066.80 | 48 | 665XH | 1689.10 | 76 | 1260XH* | 3200.40 | 144 |
429XH | 1089.03 | 49 | 691XH | 1755.78 | 79 | 1330XH | 3378.20 | 152 |
446XH | 1133.48 | 51 | 700XH* | 1778.00 | 80 | 1400XH* | 3556.00 | 160 |
481XH | 1222.38 | 55 | 709XH | 1800.23 | 81 | 1540XH | 3911.60 | 176 |
499XH | 1266.83 | 57 | 726XH* | 1844.68 | 83 | 1619XH | 4111.63 | 185 |
507XH* | 1289.05 | 58 | 726,5XH* | 1844.68 | 83 | 1750XH* | 4445.00 | 200 |
543XH | 1377.95 | 62 | 735XH* | 1866.90 | 84 | 1838XH | 4667.25 | 210 |
560XH* | 1422.40 | 64 | 753XH* | 1911.35 | 86 | 1925XH | 4889.50 | 220 |
569XH | 1444.63 | 65 | 752,5XH* | 1911.35 | 86 | 2030XH | 5156.20 | 232 |
570XH* | 1444.63 | 65 | 753XH* | 1911.35 | 86 | 2100XH | 5334.00 | 240 |
595XH | 1511.30 | 68 | 761 XH* | 1933.58 | 87 | 2196XH | 5578.48 | 251 |
604XH | 1533.53 | 69 | 770XH* | 1955.80 | 88 | | | |
613XH | 1555.75 | 70 | 796XH* | 2022.48 | 91 |
|
| |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
T2,5-100 | 100.00 | 40 | T2,5-245* | 245.00 | 98 | T2,5-1400 | 1400.00 | 560 |
T2,5-120 | 120.00 | 48 | T2,5-265* | 265.00 | 106 | T2.5-1475 | 1475.00 | 590 |
T2,5-125 | 125.00 | 50 | T2,5-290* | 290.00 | 116 | T2,5-1500 | 1500.00 | 600 |
T2,5-135 | 135.00 | 54 | T2,5-330* | 330.00 | 132 | T2,5-1600 | 1600.00 | 640 |
T2,5-145* | 145.00 | 58 | T2,5-350* | 350.00 | 140 | T2,5-1800 | 1800.00 | 720 |
T2,5-150* | 150.00 | 60 | T2,5-380* | 380.00 | 152 | T2.5-2000 | 2000.00 | 800 |
T2,5-155* | 155.00 | 62 | T2,5-400 | 400.00 | 160 | T2.5-2100 | 2100.00 | 840 |
T2,5-157,5* | 157.50 | 63 | T2,5-425 | 425.00 | 170 | T2.5-2200 | 2200.00 | 880 |
T2,5-158* | 158.00 | 63 | T2,5-550 | 550.00 | 220 | T2,5-2500 | 2500.00 | 1000 |
T2,5-160* | 160.00 | 64 | T2,5-580 | 580.00 | 232 | T2.5-2825 | 2825.00 | 1130 |
T2,5-162,5* | 162.50 | 65 | T2,5-650* | 650.00 | 260 | T2,5-3000 | 3000.00 | 1200 |
T2,5-172,5* | 172.50 | 69 | T2,5-800 | 800.00 | 320 | T2,5-3250 | 3250.00 | 1300 |
T2,5-177,5* | 177.50 | 71 | T2,5-830* | 830.00 | 332 | T2.5-3550 | 3550.00 | 1420 |
T2,5-178* | 177.50 | 71 | T2,5-950 | 950.00 | 380 | T2,5-3900 | 3900.00 | 1560 |
T2,5-185* | 185.00 | 74 | T2,5-1000 | 1000.00 | 400 | T2.5-4250 | 4250.00 | 1700 |
T2,5-195* | 195.00 | 78 | T2,5-1070* | 1070.00 | 428 | T2,5-4500 | 4500.00 | 1800 |
T2,5-217,5* | 217.50 | 87 | T2,5-1100 | 1100.00 | 440 | T2.5-4750 | 4750.00 | 1900 |
T2,5-225* | 225.00 | 90 | T2,5-1250 | 1250.00 | 500 | T2,5-5000 | 5000.00 | 2000 |
T2,5-230* | 230.00 | 92 | T2,5-1325 | 1325.00 | 530 | T2.5-5600 | 5600.00 | 2240 |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
T5-185* | 185.00 | 37 | T5-460* | 460.00 | 92 | T5-1150* | 1150.00 | 230 |
T5-190* | 190.00 | 38 | T5-475* | 475.00 | 95 | T5-1215* | 1215.00 | 243 |
T5-200* | 200.00 | 40 | T5-490* | 490.00 | 98 | T5-1380* | 1380.00 | 276 |
T5-210* | 210.00 | 42 | T5-500* | 500.00 | 100 | T5-1430 | 1430.00 | 286 |
T5-215* | 215.00 | 43 | T5-510* | 510.00 | 102 | T5-1600 | 1600.00 | 320 |
T5-240* | 240.00 | 48 | T5-525* | 525.00 | 105 | T5-1800 | 1800.00 | 360 |
T5-245* | 245.00 | 49 | T5-550* | 550.00 | 110 | T5-2200 | 2200.00 | 440 |
T5-250* | 250.00 | 50 | T5-560* | 560.00 | 112 | T5-2280* | 2280.00 | 456 |
T5-255* | 255.00 | 51 | T5-610* | 610.00 | 122 | T5-2400 | 2400.00 | 480 |
T5-270* | 270.00 | 54 | T5-660* | 660.00 | 132 | T5-2800 | 2800.00 | 560 |
T5-275* | 275.00 | 55 | T5-725* | 725.00 | 145 | T5-3100 | 3100.00 | 620 |
T5-280* | 280.00 | 56 | T5-750* | 750.00 | 150 | T5-3300 | 3300.00 | 660 |
T5-300* | 300.00 | 60 | T5-780* | 780.00 | 156 | T5-3500 | 3500.00 | 700 |
T5-355* | 355.00 | 71 | T5-810* | 810.00 | 162 | T5-3700 | 3700.00 | 740 |
T5-390* | 390.00 | 78 | T5-840* | 840.00 | 168 | T5-4000 | 4000.00 | 800 |
T5-410* | 410.00 | 82 | T5-900* | 900.00 | 180 | T5-4200 | 4200.00 | 840 |
T5-420* | 420.00 | 84 | T5-920 | 920.00 | 184 | T5-4600 | 4600.00 | 920 |
T5-425 | 425.00 | 85 | T5-975 | 975.00 | 195 | T5-4800 | 4800.00 | 960 |
T5-430 | 430.00 | 86 | T5-990* | 990.00 | 198 | T5-5000 | 5000.00 | 1000 |
T5-445* | 445.00 | 89 | T5-1045* | 1045.00 | 209 | T5-5600 | 5600.00 | 1120 |
T5-450* | 450.00 | 90 | T5-1075* | 1075.00 | 215 | | | |
T5-455* | 455.00 | 91 | T5-1100* | 1100.00 | 220 |
|
| |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl | Größe | Pitch-Länge | Zähnezahl |
T10-260 | 260.00 | 26 | T10-1100* | 1100.00 | 110 | T10-3200 | 3200.00 | 320 |
T10-360* | 360.00 | 60 | T10-1110* | 1110.00 | 111 | T10-3450 | 3450.00 | 345 |
T10-370 | 370.00 | 37 | T10-1150* | 1150.00 | 115 | T10-3560 | 3560.00 | 356 |
T10-380* | 380.00 | 38 | T10-1210* | 1210.00 | 121 | T10-3780 | 3780.00 | 378 |
T10-400 | 400.00 | 40 | T10-1280* | 1280.00 | 128 | T10-3900 | 3900.00 | 390 |
T10-440* | 440.00 | 44 | T10-1300* | 1300.00 | 130 | T10-4300 | 4300.00 | 430 |
T10-450 | 450.00 | 45 | T10-1320* | 1320.00 | 132 | T10-4390 | 4390.00 | 439 |
T10-480* | 480.00 | 48 | T10-1350* | 1350.00 | 135 | T10-4400 | 4400.00 | 440 |
T10-490* | 490.00 | 49 | T10-1390* | 1390.00 | 139 | T10-4580 | 4580.00 | 458 |
T10-500* | 500.00 | 50 | T10-1420* | 1420.00 | 142 | T10-4660 | 4660.00 | 466 |
T10-510* | 510.00 | 51 | T10-1460* | 1460.00 | 146 | T10-4720 | 4720.00 | 472 |
T10-530* | 530.00 | 53 | T10-1490* | 1490.00 | 149 | T10-4800 | 4800.00 | 480 |
T10-540 | 540.00 | 54 | T10-1540* | 1540.00 | 154 | T10-4850 | 4850.00 | 485 |
T10-550 | 550.00 | 55 | T10-1560* | 1560.00 | 156 | T10-4920 | 4920.00 | 492 |
T10-560* | 560.00 | 56 | T10-1610* | 1610.00 | 161 | T10-4960 | 4960.00 | 496 |
T10-580 | 580.00 | 58 | T10-1630* | 1630.00 | 163 | T10-4980 | 4980.00 | 498 |
T10-600* | 600.00 | 60 | T10-1750* | 1750.00 | 175 | T10-5000 | 5000.00 | 500 |
T10-630* | 630.00 | 63 | T10-1780* | 1780.00 | 178 | T10-5060 | 5060.00 | 506 |
T10-660* | 660.00 | 66 | T10-1800* | 1800.00 | 180 | T10-5100 | 5100.00 | 510 |
T10-700* | 700.00 | 70 | T10-1880* | 1880.00 | 188 | T10-5180 | 5180.00 | 518 |
T10-720* | 720.00 | 72 | T10-1960* | 1960.00 | 196 | T10-5200 | 5200.00 | 520 |
T10-730* | 730.00 | 73 | T10-2120 | 2120.00 | 212 | T10-5220 | 5220.00 | 522 |
T10-780* | 780.00 | 78 | T10-2250* | 2250.00 | 225 | T10-5240 | 5240.00 | 524 |
T10-810* | 810.00 | 81 | T10-2580 | 2500.00 | 250 | T10-5310 | 5310.00 | 531 |
T10-840* | 840.00 | 84 | T10-2500 | 2580.00 | 258 | T10-5350 | 5350.00 | 535 |
T10-910* | 910.00 | 91 | T10-2670 | 2670.00 | 267 | T10-5390 | 5390.00 | 539 |
T10-920* | 920.00 | 92 | T10-2780 | 2780.00 | 278 | T10-5400 | 5400.00 | 540 |
T10-980* | 980.00 | 98 | T10-2850 | 2850.00 | 285 | T10-5500 | 5500.00 | 550 |
T10-1000* | 1000.00 | 100 | T10-2940 | 2940.00 | 294 | T10-5550 | 5550.00 | 555 |
T10-1010* | 1010.00 | 101 | T10-2990 | 2990.00 | 299 | T10-5600 | 5600.00 | 560 |
T10-1080* | 1080.00 | 108 | T10-3010 | 3010.00 | 301 |
|
| |
Bei Bedarf ist die Installationsgröße verfügbar.
Größe | Pitch-Länge | Zähnezahl |
700XXH* | 1778.00 | 56 |
800XXH* | 2032.00 | 65 |
900XXH* | 2286.00 | 72 |
950XXH* | 2413.00 | 76 |
1000XXH* | 2540.00 | 80 |
1063XXH | 2698.75 | 85 |
1200XXH* | 3048.00 | 96 |
1400XXH* | 3556.00 | 112 |
1600XXH | 3968.75 | 128 |
1700XXH | 4318.00 | 136 |
1800XXH | 4572.00 | 144 |
Bei Bedarf ist die Installationsgröße verfügbar.
